PGA4311U 是什么产品？

PGA4311U 是 Texas Instruments 品牌的电子元器件产品，所属分类为音频特种用途，封装形式为 28 引脚 SOIC（DW）（描述值）。详细参数请参考本页面规格信息和数据手册。

PGA4311U 是否有库存？

当前页面显示 PGA4311U 有库存，参考库存数量为 409。库存可能随订单和供应情况发生变化，采购前请联系富聪科技确认实时库存。

如何获取 PGA4311U 的数据手册？

您可以通过本页面的 Datasheet 下载入口查看 PGA4311U 的数据手册。如资料暂时无法下载，可以联系富聪科技获取相关技术资料。

如何询价购买 PGA4311U？

您可以在本页面填写采购数量、目标价格、联系人、公司名称和邮箱并提交询价。富聪科技收到需求后会进一步确认库存、价格、包装方式和预计交期。

采购 PGA4311U 前需要确认哪些信息？

采购前建议确认完整型号、品牌、封装、采购数量、日期代码、包装方式、交期和收货地区。如有原厂包装或可追溯性要求，请在询价时提前说明。

订单满￥1000免运费

富聪科技 | 全球电子元器件分销商

Q: PGA4311U 是什么产品？

PGA4311U 是 Texas Instruments 品牌的电子元器件产品，所属分类为 音频特种用途，封装形式为 28 引脚 SOIC（DW）（描述值）。详细参数请参考本页面规格信息和数据手册。

Q: PGA4311U 是否有库存？

当前页面显示 PGA4311U 有库存，参考库存数量为 409。库存可能随订单和供应情况发生变化，采购前请联系 富聪科技 确认实时库存。

Q: 如何获取 PGA4311U 的数据手册？

您可以通过本页面的 Datasheet 下载入口查看 PGA4311U 的数据手册。如资料暂时无法下载，可以联系 富聪科技 获取相关技术资料。

Q: 如何询价购买 PGA4311U？

您可以在本页面填写采购数量、目标价格、联系人、公司名称和邮箱并提交询价。富聪科技 收到需求后会进一步确认库存、价格、包装方式和预计交期。

24小时咨询热线 0755 83957878

首页 > 产品 > 集成电路（ICs） > 音频特种用途

Texas Instruments PGA4311U

对比

零件号:: PGA4311U

制造商:: Texas Instruments

分类:: 音频特种用途

封装:: 28 引脚 SOIC（DW）（描述值）

数据表:: PGA4311U.pdf

描述:: PGA4311U 是 Texas Instruments 的模拟音频音量控制器，支持串行增益设置、可选过零检测和静音，适用于音频放大器及调音台。

数量:: 询价单加入询价列表立即购买加入购物车

单价:￥0

总价:￥0

支付方式:

配送方式:

库存:409

发送询价，我们会立即回复.

有现货 : 409

数量

单价

总价

立即购买加入购物车

* 符合在线订购条件的产品将在1 - 2个工作日内发货,确切发货时间请联系我们.

您也可以对PGA4311U进行询价,或发送电子邮件至：邮箱：[email protected],我们将在12小时内与您联系.

产品详情

PGA4311U 模拟音频音量控制器 | Texas Instruments

PGA4311U 是 Texas Instruments 的模拟音频音量控制器，支持串行增益设置、可选过零检测和静音，适用于音频放大器及调音台。

PGA4311U 产品概述

Texas Instruments 的 PGA4311U 通过3 线串行控制接口调节 4 通道独立模拟音频通路的音量，面向音频放大器、调音台和多轨录音设备等专业及高端消费音频系统。数字信号用于设置增益，音频信号本身仍沿模拟通路传输。

可编程范围为 +31.5 dB 至 −95.5 dB，步进为 0.5 dB；在规定测试条件下，动态范围典型值为 120 dB。比较音频性能时，应读取对应器件等级的失真列，并保留信号电平、负载及测量带宽条件。

模拟信号通路与数字控制逻辑分别供电。电源旁路电容应靠近封装，模拟与数字地平面按厂家建议在单点连接，以便将音频布局与控制走线一并纳入设计。

主要优势

串行增益设置、可选过零检测和静音功能为模拟音频电平调节提供控制手段。

增益切换控制

可选过零检测使增益在信号过零附近更新；未检测到过零时，超时机制仍允许更新。

硬件与软件静音

静音可由硬件或软件控制。硬件静音会断开输出缓冲器，并通过电阻将输出端接地。

串行控制扩展

串行数据输出可将多个器件级联，便于由主控制器统一设置。

技术规格

下表区分典型值与保证限值。音频性能参数保留电气特性表规定的电源、负载、信号及测量条件。

参数	数值	说明
功能	4 通道数字控制模拟音频音量控制器描述值	页码 1
音频通道数	4 通道标称值	页码 1 页码 7
封装	28 引脚 SOIC（DW）描述值	页码 13
引脚数	28 引脚标称值	页码 13 页码 4
包装	管装描述值	页码 13 页码 17
标准每管数量	20 个标称值	管装页码 13 页码 17
工作电源范围	VA+: +4.75 V 至 +5.25 V；VA−: −5.25 V 至 −4.75 V；VD+: +4.75 V 至 +5.25 V描述值	VA+ 和 VA− 为模拟电源；VD+ 为数字电源页码 3 页码 4
工作温度	−40°C 至 +85°C描述值	页码 3 页码 13
增益与衰减范围	+31.5 dB 至 −95.5 dB描述值	增益码从最大增益至最大衰减；静音状态单独定义页码 1 页码 9
增益步进	0.5 dB典型值	TA = +25°C; VA+ = +5 V; VA− = −5 V; VD+ = +5 V RL = 100 kΩ; CL = 20 pF; BW = 10 Hz to 20 kHz 页码 2
动态范围典型值	120 dB典型值	TA = +25°C; VA+ = +5 V; VA− = −5 V; VD+ = +5 V RL = 100 kΩ; CL = 20 pF; BW = 10 Hz to 20 kHz VIN = AGND；增益 = 0 dB 页码 2
动态范围最小值	116 dB最小值	TA = +25°C; VA+ = +5 V; VA− = −5 V; VD+ = +5 V RL = 100 kΩ; CL = 20 pF; BW = 10 Hz to 20 kHz VIN = AGND；增益 = 0 dB 页码 2
总谐波失真加噪声典型值	0.0004 %典型值	TA = +25°C; VA+ = +5 V; VA− = −5 V; VD+ = +5 V RL = 100 kΩ; CL = 20 pF; BW = 10 Hz to 20 kHz PGA4311U；U 等级 VIN = 2 Vrms; f = 1 kHz 页码 2
总谐波失真加噪声最大值	0.001 %最大值	TA = +25°C; VA+ = +5 V; VA− = −5 V; VD+ = +5 V RL = 100 kΩ; CL = 20 pF; BW = 10 Hz to 20 kHz PGA4311U；U 等级 VIN = 2 Vrms; f = 1 kHz 页码 2
串行时钟频率最大值	6.25 MHz最大值	TA = +25°C; VA+ = +5 V; VA− = −5 V; VD+ = +5 V RL = 100 kΩ; CL = 20 pF; BW = 10 Hz to 20 kHz 页码 3
控制接口	3 线串行控制接口描述值	模拟音频信号通路页码 1 页码 8

外形与尺寸

器件采用 28 引脚 SOIC（DW），共 28 引脚。此准确订货项为管装，标准数量为 20 个。图中保留厂家完整机械尺寸图及注释。

引脚、触点与连接

数据绘制的引脚图为顶视图，首脚位于左上角。各通道输入、输出及地引脚均单独标明；静音与片选输入低电平有效，过零检测使能输入高电平有效。

依据来源重绘的物理引脚排列，顶视图，不按比例绘制。上划线表示低电平有效。信号名称及 NC/DNC 标记按来源原样保留。此图不是接线图、焊盘设计图或制造图；请查阅来源数据手册。

替代型号

评估其他器件时，应比较通道数、模拟电源轨、数字控制时序、封装及完整引脚定义。仅封装相同不足以确认可直接替换。

制造商信息

Texas Instruments 提供 PGA4311U 的数据手册、订货信息和封装资料；包装方式按准确订货型号确定。

应用

厂家列出的用途包括音频放大器、调音台及多轨录音设备。

调音台电平调节

在调音台或多轨录音设备中，由主控制器独立设置各模拟通道的电平。

音频放大器音量级

将音量控制器置于模拟信号通路，并结合放大器设计安排供电、静音与接地。

常见问题

以下问题说明信号通路、增益切换及准确包装选项。

数字控制是否会把音频转换成数字数据？

3 线串行控制接口用于设置增益，音频输入与输出通路仍为模拟通路。

没有检测到过零时会怎样？

启用过零检测后，增益更新等待过零或规定的超时。超时后可能直接采用新增益，此时不保证消除可闻的切换声。

此准确订货型号采用哪种包装？

此型号采用管装，标准数量为 20 个；其他运输包装选项对应不同订货型号。

技术免责声明

电气参数应连同测试条件和器件等级限值使用。完整电路设计应遵循厂家的接地与旁路建议，并在投产前验证。

PGA4311U 规格

规格
常见问题

对比
相关

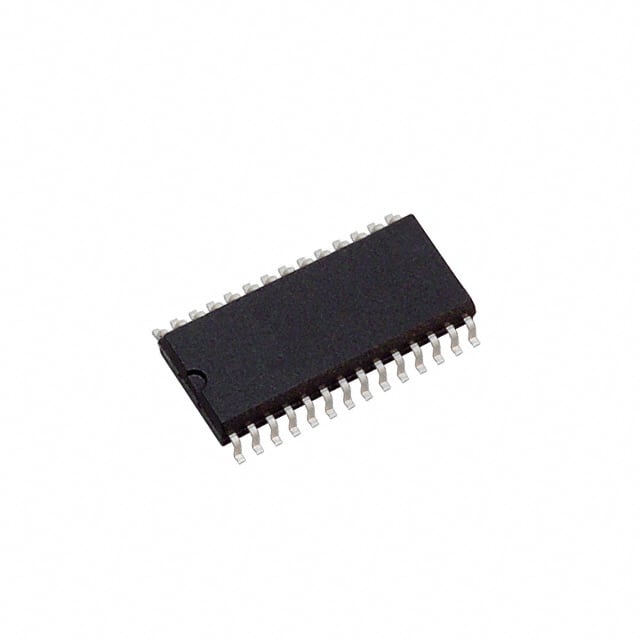

零件号	PGA4311U	PGA4311UA	PGA4311U/1K	PGA4311U/1KG4	PGA4311UA/1K
制造商	Texas Instruments	Texas Instruments	Texas Instruments	Texas Instruments	Texas Instruments
系列	-	-	-	-	-
封装/外壳	28 引脚 SOIC（DW）（描述值）	28 引脚 SOIC（DW）（描述值）	28-SOIC (0.295", 7.50mm Width)	28-SOIC (0.295", 7.50mm Width)	28-SOIC (0.295", 7.50mm Width)
包装	管装（描述值）	管装（描述值）	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)
产品状态	Active	Active	Active	Discontinued at Digi-Key	Obsolete
功能	4 通道数字控制模拟音频音量控制器（描述值）	4 通道数字控制模拟音频音量控制器（描述值）	Volume Control	Volume Control	Volume Control
应用	Audio, Musical Instruments	Audio, Musical Instruments	Audio, Musical Instruments	Audio, Musical Instruments	Audio, Musical Instruments
接口	SPI	3 线串行控制接口（描述值）	SPI	SPI	SPI
电压 - 电源	VA+: +4.75 V 至 +5.25 V；VA−: −5.25 V 至 −4.75 V；VD+: +4.75 V 至 +5.25 V（描述值）	±4.75V ~ 5.25V	±4.75V ~ 5.25V	±4.75V ~ 5.25V	±4.75V ~ 5.25V
工作温度	−40°C 至 +85°C（描述值）	−40°C 至 +85°C（描述值）	-40°C ~ 85°C (TA)	-40°C ~ 85°C (TA)	-40°C ~ 85°C (TA)
规格	31.5dB ~ -95.5dB	+31.5 dB 至 −95.5 dB（描述值）	31.5dB ~ -95.5dB	31.5dB ~ -95.5dB	31.5dB ~ -95.5dB
安装类型	Surface Mount	Surface Mount	Surface Mount	Surface Mount	Surface Mount
通道数	4	4 通道（标称值）	4	4	4
等级	Automotive		Automotive	Automotive	Automotive
