一块 AI 板的供电设计，败在一个具体的时刻：加速器从空闲跳到全速的那一瞬。数据手册上的平均功耗对那一瞬说得很少。一个等待时只抽零点几安的神经引擎，能在第一层开算后的一微秒内要走好几安，而喂它的那些电压轨，要么扛着这一步把电压稳住，要么硅片欠压、复位、或悄悄算坏一次推理。给 AI 板设计供电树，是对着那个边沿设计，不是对着平均值。

问题的形状由负载定，而这个负载不像一颗平稳的处理器。推理成阵地来：一帧落地，加速器把它所有乘法单元全叫醒，电压轨往欠压门限那边塌，几毫秒后活干完了、电流又掉下去。供电树得供出那个阶跃、吸收那个释放，并且在产品的整个寿命里一秒做三十次。这棵树的每一级都是一颗要挑的器件，挑选从核旁边的变换器一路跑到供电进来的那个接插件。

瞬态才是设计，瓦数不是。

定义问题的那个阶跃

本页的一切都挂在一个事件上，负载阶跃，而加速器突然加载时怎么把电压轨稳住是它更长的讲法。短版是：当电流需求跳起来，稳压器的控制环需要时间响应，而在那个空当里，撑着电压轨的只有输出电容。电压跌掉的，就是环路赶上来之前负载抽走的那么多电荷，而设计问题是这个跌落留不留得在硅片容得下的窗口里。环路带宽、电容阻抗、以及变换器到负载之间路径的寄生电感，三者分掉这份预算。

这份预算比看上去小。一条标到百分之三的轨，在第一个瞬态到来之前，已经把窗口的一部分花在调节精度和纹波上了，剩下的才是允许跌的空间。在哪里测，决定数字诚不诚实：一条在变换器输出端看着干净的轨，可能在封装引脚上正塌着，因为它们之间的路径有电阻有电感，而搭在变换器上的探头永远看不见。在硅片上、在加速器真实的开火模式下测，才是唯一算数的版本。

做得很密的功率级

对付一个难瞬态，第一个答案是距离。变换器和核之间的每一毫欧都在花跌落预算，所以喂加速器的那一级想贴着它坐，而它坐得越近，它自己的个头就越成为障碍。这就是那类把电感、开关、控制收进一个以毫米计的外形里的功率级的理由。

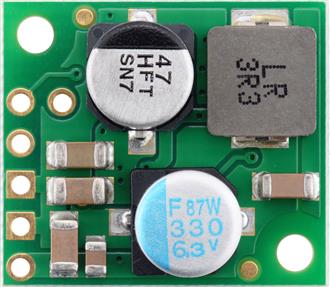

TDM22545DXUMA1 一颗把电感封进去的高密度功率级，把这个想法做成了一颗器件：通常主宰布局的磁性元件折进了封装，开关回路缩到模块自身的尺度，辐射噪声和布局敏感度跟着缩。这样一级贴着负载放下，配一把外部电容，就接下板上最难的那条轨，不像分立设计还要讲究电感摆位。代价是集中：分立布局摊在几颗器件上的热，现在从一个壳体里出去，而且这颗模块在物料清单上是单独一行，分立级的每一块倒都有得替。

这笔买卖划不划算，看这块板缺什么。一个有高度限制、布局拥挤的紧凑盒子，拿了模块还很感激；一个成本敏感、面积有余的设计，不如把工程花在一个能逐件找第二来源的分立级上。密度是买来的，不是白来的，对的问题是这块板缺的是什么。

给吃电的核做多相

过了某个电流，单相就不再是变换器合理的形状。一对电感开关被要上几十安，跑得烫，要的磁件比负载还大，还把整个瞬态压在一个回路上。把这条轨拆到几个交错开关的相上，电流分掉，纹波抵掉一份，热摊到板上，而不是堆在一颗器件上。

TPS546B24A 给大电流核做多相供电，展示了它现代的样子。几颗这器件堆在一条轨上，不用单独的均流电路就把负载电流分着扛，一起回应一个负载阶跃，每一相出它那份响应，跌落比任何一相单干都浅。这颗器件把管理接口放在 PMBus 上，这让这条轨从黑盒变成系统读得出的东西：输出电压、每相电流、裸片温度都是活的寄存器，测试里能把轨往上往下打裕量、证明时序在边角上也成立，现场坏掉的一台会留着那条把它放倒的故障记录。在一块按量出货的板子上，这份遥测就是一台退回来的机器教会你点什么、和一台是个谜之间的差别。围着这颗器件的工程多半是纪律：各相要对称的铜，免得哪一相跑到别人前头；电压感测要从封装脚上的调节点走开尔文路线，而不是变换器旁边一根顺手的走线；和 SoC 上其他轨的先后要按硅片数据手册要求的顺序来，因为一条比同伴先到的核轨，能把处理器锁进一个再干净的调节也救不回的状态。输入电容是同一个故事的一部分，因为各相是成脉冲地从中间轨抽电荷，一组按一相定的电容饿着四相；上游那级和多相轨是当一对设计的，不是先后设计的。控制器的故障门限值得和它的电压设定一样的注意：一个留在默认值的过流门限可能坐在电感受得了的上面，一个没读过板子真实风道就设的热门限，要么正常工作就跳、要么什么也保护不了。这些没有一样是奇技，而每一样都决定这条轨做不做得到数据手册答应的数字。

相数是个设计点，不是美德。每一相都带着固定损耗，轻载效率替它买单，所以一条照最坏突发定的轨，在加速器睡着时如果甩不掉相，就闲得难看。这一档的器件会在轻载掉到更少的相、在阶跃时再捡回来，靠着这一点的设计，把占空比的两头都顾得诚实。

照这份细心定了大小、画了布局，那条大轨就不再是板上的风险，而成了小轨们抄的样板。

把板电压降下来

在负载点那些级的上游，坐着一件更平实的活：把产品被喂的东西，一个 12 或 24 伏的适配器、一条工业总线、一组电池，做成树其余部分喝的中间轨。这一级看着输入的噪声和浪涌，它输出的质量，定下它后面每个变换器的起点。

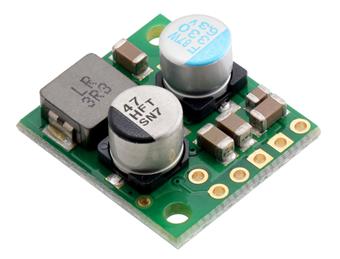

LM22676MRX-ADJ/NOPB 给算力模组做板级降压，是这一级偏爱的那种定下来的器件：宽输入范围，对工业电源的越界耸耸肩；可调输出，落在中间轨计划的任何地方；开关频率低得让自己的损耗安稳。它不是本页上最新的器件，而这正是它的资格。树的第一级要的是无聊，一颗行为已知、边角早被别人几年时间趟过、输出能让下游照单全收的变换器。

辅助电路配得上它自己的小变换器，而不是从一条忙轨上接个头。MP2315 做辅助电路的小型降压合这个位置：一颗小、便宜、集成的 buck，喂风扇、指示灯、USB 口、管家微控制器，那些要紧但不配分核轨瞬态预算的负载。把它们拆出去，让一次风扇起转不会变成一次推理上的噪声，花的是一颗指甲盖大的器件。

两级的形状，是树其余部分守规矩的安静原因。中间有了一条中间轨，每个负载点变换器看到的是一个窄的、已知的输入，而不是原始供电，每一个都能照自己的负载调，而不是替全板折中。输入级把难看的东西吸收一次，下游的一切都对着一个干净的数字设计。

第一级的输入端带着那些不光鲜、却决定存活而非性能的器件：给接插件被怼反那天的防反接，给线缆捡来的浪涌的钳位，给板子既不受供电的噪声、也不往外吐噪声的滤波。这些在演示里一样都看不见，在现场全都看得见。

不简单的那些轨

AI 板上不是每条轨都是喂数字电流的正电源。系统的模拟边缘，传感器偏置、放大器前端、转换器基准，要的是主树不天然产出的供电，而这些供电脏的时候，它们坏得更隐晦。

TPS65131RGER 给板子同时供正负两路，用一颗器件回答第一种情形：一个 boost 和一个反相变换器在一个封装里，产出放大级或带偏置的传感器期望的成对供电，不用为它们花两套单独的设计。一颗器件，一次布局，两个极性，板子把它的模拟区喂住，而不用长出第二棵供电树。

第二种情形是噪声。一条喂 ADC、时钟、或图像传感器模拟侧的轨，把变换器纹波的每一毫伏都直接带进测量里，而修法是在开关器后面加一个线性级。TPS7A4700 给敏感模拟轨做低噪声供电，就是为这个位置造的，一颗自身噪声底在微伏级的 LDO，吃进一条开关轨，递给模拟岛一份安静到让数据转换器最后几位有意义的供电。代价是压差烧成的热，这也是为什么这一级跟在一个已经把高效的活干完的开关器后面，也是为什么它只喂那个岛、不喂全板。

为活得长的器件排供货

电源器件在目录里老去的方式和逻辑器件不一样，而一块出货十年的板子得为这一点做打算。功率模块这类长寿命料怎么排长期供货是它自己的一门功课，因为功率模块是最难换的那类器件：替代料得同时对上引脚、控制行为、环路特性和热足迹，其中任何一样的变动，都让一块已经收尾的板子重开认证。点名第二来源、或证实这颗模块的长寿命计划，属于第一次设计评审，赶在布局把这个选择焊死之前。

真正决定它的是什么

瞬态决定架构。跌落预算在硅片引脚上定下，往回花过整棵树，每一级都是对着它被允许消耗的那一份来挑的。一棵从墙插往里设计的树在纸上读着不错、在封装上失败；从封装往外设计，它就成。

布局和器件一样重。回路面积、感测走线、相的对称、载热的铜，决定挑中的器件交出数据手册的数字还是它的零头，而几何画错的树，后面换什么料都救不回。

供货收尾，和板上每一处一样。电源器件在长寿命产品里活得长，其中的模块最难替换，而在第一次投板前点好替代料的设计，才是第一次缺货到来时还在出货的那个。
