AI 板上最便宜的器件，守着最贵的那颗。一颗几十美元的处理器能稳住它的电压，是因为几分钱一颗的电容摆在了它们该在的地方；一次干干净净跑完的推理，是因为电感是按它真扛的电流挑的，而不是按标签上的数字。供电完整性，就是让供电在猛拽它的硅片眼里显得硬挺的那门功课，而干这活的是无源器件：电容、电感、磁珠，物料清单上不起眼的底部。

这活有一个形状。变换器调得慢，硅片要得快，这两个速度之间的空当，靠摆得足够近、近到用得上的存储电荷来架桥。轨上每一颗无源器件，都是这条路上某处的一座水库或一道闸，各自在自己那段频带里起作用，而设计问题是：这一串器件接起来，能不能从直流一直到硅片打出的最快边沿，都递给负载一个足够低的阻抗。

阻抗就是整个游戏。

这条轨必须达到的目标

把一个供电分配网络想清楚的干净办法，是把它当作负载看进去的一个阻抗。拿允许的电压纹波除以硅片抽走的阶跃电流，得到一个毫欧级的目标；让网络在整个频段都压在这个目标之下，那么不管负载什么时候开火，这条轨都稳得住。这个数字把想要一条安静的轨这种模糊愿望，变成一条设计能对着核对的曲线，也让每颗电容的活变得具体：每一颗都在它自己那片频谱上把阻抗摁住，而没人盖住的那一片，回头就在恰恰那个频率上变成纹波冒出来。

这个目标也说明力气该花在哪。低频达到毫欧，是体电容够不够的事，便宜、也有地方摆；几百兆赫达到毫欧，是几何的事，要画出来的，过后买不来。把这条曲线从左往右读，是提前读这块板的布局问题，而第一版就过的设计，是把右端当作平面布置问题、而不是器件清单问题来对待的那些。

顶着最快边沿的去耦

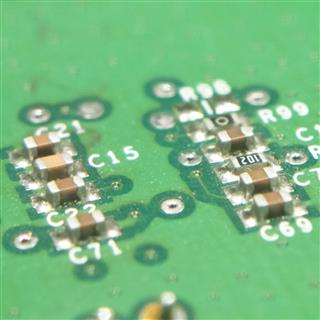

离硅片最近的是最小的电容，它们的摆位是板上最不容错的活。当处理器的时钟门打开、几安电流在一纳秒里冒出来，来得及赶到的，只有存在引脚几毫米之内的电荷。大电流处理器旁边的去耦怎么摆是对这片区域的完整讲法，而它的经验法则熬过硅片的每一次改版：边沿越快，回路越短。

这活按频段分，器件也跟着分。那把熟悉的阶梯，快活用几百纳法，后面跟单微法，再后面几十微法，之所以存在，是因为每个值都在自己那段频带里有效、并随频率下降把活交给下一个。数据手册不说的是，安装方式主宰器件本身。一颗陶瓷电容自己的电感很小；连接它的焊盘、走线和过孔加上的纳亨，把它淹掉，一颗装得离引脚远几毫米、或者只走一根细过孔而不是一对缝合过孔的电容，在它被摆上去要管的频率上就不工作了。诚实的摆法，是把最小的值放在板子背面、正对电源脚，过孔成对、短而粗，装配成本怎么说就怎么认。陶瓷还有自己的小字：一颗标十微法的器件，在轨的直流偏压下只交出它的一部分，损耗看介质等级，而设计者从没查过的那次降额，就是网络悄悄错过的目标。二类介质拿容量换温度和偏压下的稳定，所以仿真里的值得是工作点上的值，不是标签上的值。温度和老化叠在偏压上面：同一颗二类器件热了丢得更多，春天在台架上照目标定好的网络，夏天在机壳里满负载时，比谁计划的都更贴近它的极限。电容的数量是最后一根杠杆，因为并联既加电荷、又把安装电感除下去，四颗小陶瓷走好过孔，在每一个要紧的频率上都赢过一颗大的走懒路线。这些效应没有一样出现在原理图上，每一样都出现在阻抗扫描里，而这两者之间的差距，就是第一版板子纹波测量不过的地方。

平面是最后一颗电容。一对贴得近的电源平面和地平面，构成一个几乎没有电感的分布电容，而在连装得最好的陶瓷都已放弃的频率上，这对平面是唯一还在把阻抗摁住的东西。在一颗大封装底下，把引脚落到这些平面上的过孔阵，不管有没有人特意设计过，都是去耦网络的一部分。

常见的失败是仪式。每脚一颗电容，从一块层叠不同、负载不同的参考设计上抄来，满足了一张检查表，错过了目标；能干活的网络，是从这块板、这个层叠、对着这颗硅片的边沿推出来的那个。

去耦先是几何、后是器件，而几何，是板子到货之后补不了的那一半。

变换器靠着的那颗电感

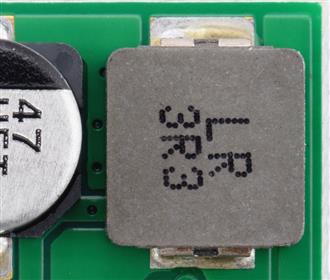

板上每个负载点变换器都靠着一颗磁性器件，这条轨继承它的诚实。给负载点变换器选电感从开关频率和电压差强加的纹波电流出发，这定下感值，然后一头撞进两条电流额定，它们决定这颗器件在应用里活不活得下来。

两条额定回答不同的问题。温升额定说多大的持续电流把器件暖到它的上限；饱和额定说磁芯从哪里开始不再是电感。一次负载瞬态把电感骑到平均电流之上，一颗硬饱和的铁氧体在那次越界里跨过自己的限，恰恰在轨最需要它的时候丢掉感量，让纹波蹿尖、变换器踉跄。软饱和的复合磁芯是渐渐衰退的，这就是为什么它们原谅一个瞬态很重的负载，哪怕账面数字读着更难看。

电阻干的是安静的坏事。绕组的 DCR 烧导通损耗、也给带载跌落出份子，两颗看着差不多的器件之间的差别，常常就是一台变换器达到它的效率曲线、和一台无缘无故跑得发热之间的差别。屏蔽决定开关磁场漏给邻居多少，高度决定装不装得进散热器底下，而为了几分钱省下的一颗无屏蔽电感，摆在一根敏感走线旁边，是花钱买来的噪声问题。

站得住的选型，是拿瞬态峰值对饱和、拿持续负载对温升来定的，DCR 算在损耗预算里，而不是在热像仪里被发现。

买来撑过那一下的体电容

网络慢的那一端坐着体电容，那座水库，在负载阶跃落地的一刻和变换器环路赶上的一刻之间，扛着这条轨。体电容在负载跳变时撑住那一下是定量的讲法：负载在环路响应时间里抽走的电荷，除以轨付得起的跌落，就是得站在轨后面的电容下限，而这是一个设计者在第一块样机之前就能算出来、而不是之后去调的数字。

技术路线分这份活。聚合物在小体积里压住低 ESR、扛纹波电流不喊累；钽把容量塞得密，回头要你尊重它的电压降额；铝电解是便宜的深仓，随温度和年头老去。ESR 本身不全是敌人，一点电阻给网络做了阻尼，一排干净得完美的电容能跟平面振起来；守规矩的那组，是把损耗算进去设计的，不是一味压到最低的。

摆位收口。在变换器输出的体电容，稳的是调节的环路；在负载侧的体电容，在走线电感放变换器来帮忙之前，先把阶跃喂住。两者之间一条又长又细的路，把好电容变成一座窄门后面的水库，那条路上的毫欧，和器件本身记在同一本预算里。

把敏感轨弄安静的磁珠

轨上有一颗无源器件是用来挡、不是用来存的。铁氧体磁珠是一个随频率升高的电阻，摆在一条吵闹的开关轨和一个模拟岛之间，它把纹波烧成热，而不是放过去，这就是它守在 ADC、PLL、或图像传感器模拟侧供电脚前的原因。铁氧体磁珠怎么压住电源噪声装着细节、也装着那个坑：磁珠的阻抗对上它身后的电容，构成一个谐振电路，一次没做阻尼的选择，能在一个频率上把噪声放大、在别处都压住，把滤波器变成它本要解决的问题。挣到位置的那颗磁珠，是对着真实的噪声频谱选的，跟岛上的电容核对过谐振，按它扛的直流降过额，还领到了一份压降预算，因为它在直流下的电阻，串在一条可能已经按毫伏计的轨上。带着这份细心用，它是混合信号板能买到的最便宜的安静；按仪式用，它是一枚硬币大小的振荡，等着对的负载电流来找它。

真正决定它的是什么

阻抗曲线决定网络，而它是从硅片往外读的。最快的边沿由引脚上的几何来伺候，中段由陶瓷阶梯，慢端由体电容，按这个顺序设计的网络一次达标，而不是被一路修补着凑过去。

安装和器件一样重。电容的值、电感的额定、磁珠的曲线，全都假设布局让它们使得上劲，而一根随手过孔的纳亨，是轨上每颗器件都得交的税。

供货收尾，在目录里一个有自己脾气的角落。陶瓷电容按封装尺寸和介质走过一轮轮缺货，电感按磁芯材料，而在第一次投板之前就点好同封装、同等级第二来源的设计，是下一个配给季里还在出货的那个。
