在绝缘栅双极型晶体管(IGBT)和金属氧化物半导体场效应晶体管(MOSFET)之间做选择,并非仅仅取决于个人偏好,而是要让合适的技术满足电路的需求.两者都是电力电子领域的基本组件,但它们的工作特性和性能表现差异较大,选错的话会影响效率\可靠性和成本效益.本文将清晰且实用地阐述这些差异,助您做出更明智的设计决策.

关键差异一览

总体而言,MOSFET在低至中压时具备更快的开关速度和更高的效率,而IGBT则在高电压和大电流应用中表现出色,尽管其速度较慢.

这源于它们的设计：MOSFET作为纯单极场效应器件运行,针对低电压下的速度和最小损耗进行了优化.相比之下,IGBT将MOS栅极控制与双极电流通路相结合,使其能够承受和传导更高的电压和电流,但由于电荷存储效应,其开关速度较慢.

指导原则：

对于高于约400V的电压和中等频率 → 选择IGBT

对于低于约300V的电压和高频率 → 选择MOSFET

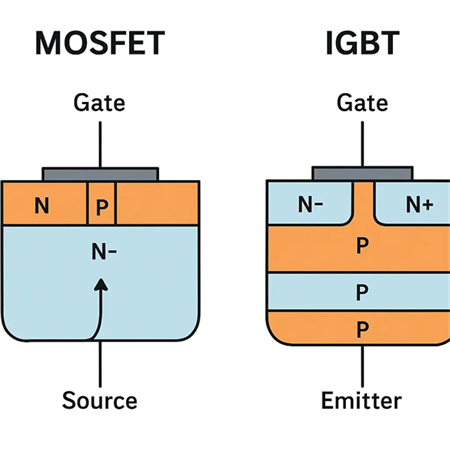

IGBT和MOSFET的工作原理

这两种器件均为栅控半导体开关,但它们移动电荷载流子的方式决定了其不同的特性.

MOSFET完全依靠电场来控制源极和漏极之间的传导.这种纯电子机制使其能够快速开关,几乎没有延迟或损耗,在较低电压下尤其如此.

另一方面,IGBT将双极传导层集成到MOS控制结构中.MOS栅极电压仍然控制导通和关断,但传导路径中少数载流子的存在提高了电流容量,并允许承受更高的击穿电压.然而,这些载流子在开关后仍会停留,延长了关断时间.

重要性体现：当低电压下的速度和效率至关重要时,MOSFET是最佳选择.当需要坚固耐用和高耐压性能时,IGBT更为合适.

性能对比：IGBT与MOSFET

为说明这些特性是如何体现的,以下是它们典型性能属性的直接对比：

从对比中可以明显看出,IGBT和MOSFET都不是在所有情况下都更优,每种器件都在与其设计相符的特定条件下表现出色.如果您的系统需要高耐压能力且能容忍中等开关速度,由于IGBT在高功率水平下的坚固性和效率,它通常是最佳选择.

相反,如果在较低电压下快速开关和高效率至关重要,MOSFET显然就是解决方案.最终,正确的决策取决于仔细权衡电压\频率\热约束和成本,不存在一种通用的答案.

每种器件的优势与局限

IGBT的优势

• 在极高电压和大电流下性能稳健
• 在高功率应用中性价比高
• 与双极结型晶体管(BJTs)相比,栅极驱动要求更简单

IGBT的局限

• 开关速度较慢,不适合极高频率的设计
• 在快速应用中,与MOSFET相比,开关损耗更高

MOSFET的优势

• 开关速度极快,非常适合高频电路
• 在低至中压下,导通和开关损耗低
• 在低功率下热性能高效
• MOSFET的局限
• 由于导通电阻上升,在约400V以上不实用或效率不高
• 不太适合极高电流水平

应用示例：各自的优势应用场景

在无法避免高电压和大功率水平的环境中,IGBT占据主导地位.你会在工业电机驱动器\感应加热设备\大功率逆变器和电力铁路牵引系统中发现它们,这些应用都更看重稳健性而非开关速度.

对于需要在较低电压下实现快速开关和高效的电子产品,MOSFET是首选,如电源\DC - DC转换器\电压调节器和D类放大器.它们在高频下能稳定运行的能力,使其在快速开关电路中不可或缺.

结论

两种技术并非绝对的谁优谁劣,一切都取决于应用需求.MOSFET在较低电压下以速度和效率见长,而IGBT在高电压\大电流环境中占据主导.了解它们的权衡取舍,能确保您的电力电子产品不仅能正常工作,还能在性能和成本上达到最优.

如有疑问,请查阅数据手册,比较规格,并在实际条件下制作原型来验证您的选择.
