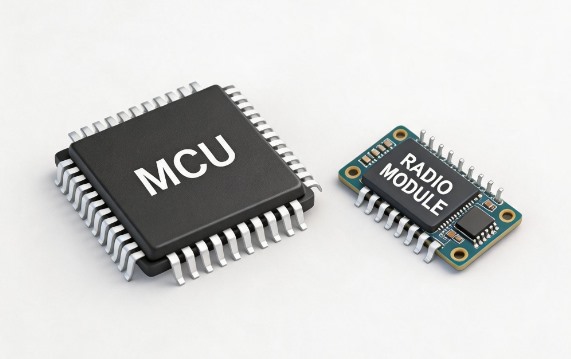

一个联网节点可以把它的射频和它的应用跑在一颗无线 MCU 上，也可以在一颗自己的主机处理器旁边留一颗独立的射频。这个选择拿一块更小更便宜的板，换灵活性、和对任何单一厂商生命周期更轻的暴露，它是一个该有意去做的决定，而不是从最先落到台架上的那份参考设计里继承来的。

多数射频子柱从它们自己那一侧碰到这个问题，因为一颗 BLE SoC、一颗整合的蜂窝料、或一颗 LoRa 加 MCU，都把射频折进了处理器。从主机那一侧看，同一个决定读起来不一样：它关乎应用要不要有自己的 MCU，按它的外设、功耗和供货来挑，而把射频留成一颗能换、不用把周围一切重画的料。这个取景正是这个子柱采的那个，因为它正是决定一个长寿产品怎么变老的那个。

整合，还是把它们分开

整合在纸面上是显而易见的赢。一颗无线 MCU 去掉第二颗芯片、两者之间的接口、和一整个电源域，这缩了板、降了物料、还让应用和射频共享一套休眠状态、一套工具链。对一个围着已知射频搭的小型高量产品，那通常是对的选择，别的子柱里许多整合料的存在，正因为这条路赢得太频繁、已经成了默认。把决定说白了，问题是什么时候一颗无线 MCU 真能替掉独立的射频加主控、什么时候它们之间那道缝值得留，一个长寿设计在挑料之前就把这个定下来。

整合的代价不在台架上，在随后的那些年里，它是一个第一次做的设计最容易漏的部分。一颗无线 MCU 把应用绑在一个厂商的料、和那颗料的生命周期上，于是射频、处理器和软件成了一个单一依赖、而不是三个能各自移动的东西。要是那颗料到了停产、或它的供货收紧、或它的下一代改了引脚，整个设计就跟着它走，固件和板子一起，因为没有一道缝可以沿着切开。一颗独立的射频加主机把那道缝留着：应用住在一颗有第二来源、有自己长寿命的标准 MCU 上，射频是一颗能换成一个引脚兼容的替代、或一个别家厂商的模块、而不碰应用的料，一侧的问题能解掉、不把另一侧拖进来。分离这条路还让一个团队复用一颗它已经熟、已经认证过的 MCU，把它的驱动和它的认证往前带，只把射频当成新活添上。它花掉那颗多出来的芯片、那块板面、那个要管的接口、以及跨两个域多一点的待机电流，所以它不白来，但它买下的，是在一侧吸收一次供货冲击或一次特性变更、而不重画产品的余地。决定的办法，是把产品得在产多久、它选的射频暴露多大，对着整合省下多少来掂量，因为一颗今天省一块钱和一平方厘米的料，要是它的生命周期在错的时间往错的方向一转，三年后能花掉一次完整重设计。这笔账不只是料钱，因为整合还折进了第二颗芯片的布局成本、和两个域之间那条链路的固件，这些无线 MCU 都省了；对面坐着的，是一颗独立射频让一个团队能零敲碎打、按自己的节奏付的重设计加重认证账单，而不是在一个厂商逼着搬家时一次性全付。两栏都不是单一数字，对一个用完即弃的小玩意、和一台得跑十五年的电表，对的答案不一样。

整合对短寿命或成本驱动的产品仍然赢，那里暴露的那些年从不到来、而省下的是当下实打实的。分离这条路在长寿设计上挣到它的位子，那种得出货十年、又付不起被一颗无线 SoC 的路线图、和焊在它身上的那些认证绑为人质的产品。

当射频留作独立

这时主机 MCU 成了一个自己的决定，按节点来挑、而不是由射频递下来。

留独立射频时的那些主机 MCU

在最小那一端，一个除了读个传感器、喂个射频几乎不做别的节点，要的是能干这活的最少的那颗 MCU。LPC812M101JDH20FP 适合一个小型联网传感节点，一颗低引脚数的 Cortex-M0+ 料，便宜又小，带着刚够采一个传感器、经 SPI 或 I2C 跟一个射频说话、再睡下去的 flash 和外设，这就是一个简单端点对它主机要的全部。它是应用轻、成本和板面是受压的那两个数字时的答案，它也让主机不至于成为那个把一个小节点撑得比它需要的更大的东西。它的限制是真的，因为一个更重的应用或第二个接口很快就长出这么小一颗料，但对一个只感知、只上报的端点，它正好够、不多也不少。

一个联网节点的主流选择，是一颗有余地长进一个真应用的低功耗料。STM32L431 是一颗低功耗联网 MCU，带一颗能干的 Cortex-M4 核、一片有用的外设、和一个电池节点要的低运行和低休眠电流，这让它成为一个射频加一个真实负载的舒服主机、又不用付最高档的钱。它坐在大多数分离射频设计落脚的那片宽阔中段，背后是一个生态和一套很多团队已经在里头干活的工具流，缩短了从一颗熟悉的 MCU 到一颗联网 MCU 的路。

电池寿命是全部的地方，更新的超低功耗料把待机数字往下狠压。STM32U585 做一个超低功耗的边缘节点主控，把一个低休眠电流和一个边缘负载的算力、以及一个联网产品如今会期待的安全块配在一起，这适合一个得在长睡之间干真活、又得在一颗电芯上撑好几年的节点。它比主流料贵，凡是能量预算紧、应用又不琐碎的地方就还回来，比如一个在决定要不要唤醒射频之前先跑一点信号处理的传感器。那点余量正是让一个节点长一点智能、又不离开低功耗档的东西，而随着越来越多的判断挪到节点本身上，边缘设计越来越想坐在那一档。

另一个传统，用一种不通电也保住内容的存储，回答同一个低功耗目标。MSP430FR2433 用 FRAM 做极低功耗采集，用写得快、又低能耗、还不用备份就保持的铁电存储，这适合一个醒来、记一个读数、再睡下去、不花一次 flash 写入要花的能量和时间的记录节点。它多年来是计量和采集里的一个老牌选择，那里每采一个样的每一微焦都要数，而那份日志得在一次掉电后完好地活下来。

夹在这些之间的，是那颗通用的主力。ATSAMD21G18 是一颗通用的 32 位节点主控，一颗 Cortex-M0+，带一套能灵活配的串行外设，跟几乎任何射频都干净地配对，又有一大基础的社区支持和例程，这让它成为一个想要一颗能干的 32 位主机、又不想绑死一个厂商更大生态的联网设计的安全默认。它是设计想要余地和熟悉、多过想要最低可能电流时去够的那颗料，而且它很少在后头给谁惊吓。它的串行外设能在引脚间灵活映射，这让一个得在小板上把一个传感器和一个射频绕着布的布局好做些。

盯住一颗无线 SoC 的供货

把一个设计推向独立射频的那个生命周期风险，值得它自己的注意，因为一颗无线 SoC 比一颗普通 MCU 背着更多的它。射频料换代更快、绑着改了就得重做的认证、又来自一个厂商能用大约一年通知就砍掉一条线、或一整个产品家族的市场，这对一个紧紧围着一颗单一整合料、别处没地方放设计的产品，落得最狠。

当一颗无线 SoC 到了停产，那个紧围着它搭的设计无处可去得轻松。引脚、射频栈、认证、固件，全是按那一颗料定尺的，所以一个替代很少能直接落下，搬过去的活能跟原设计较量、又在最糟的时候到来，在产品已经出货、团队已经转到下一件事之后。这正是分离射频那条路要避开的失败模式，也是一个打算活很多年的产品，把整合那点省，对着它这么仔细地掂量、而不是一眼看见便宜的板就拿的原因。这笔代价不只是工程工时，因为一段没有料可发的缺口，是丢掉的营收和一个转去找别人的客户，这就是为什么一个被烧过一次的团队，把一个独立来源的射频当成一个从一开始就要计价进去的风险、而不是一个以后再处理的细节。

缓和这个的本事，是早早读出苗头，因为在一颗无线 SoC 临停产前怎么看出苗头，能把一次被逼的重设计变成一次有计划的。拉长的交期、一个厂商把新项目往一颗后继料上引、一次悄悄挪到不推荐用于新设计的状态、以及不再补货、越来越薄的分销库存，全跑在一份正式通知前头，一个盯着它们的团队，能在那颗料变得买不到之前、而不是在产线已经停了之后，设计进一个第二来源、或囤够桥过缺口的库存。

防御和好的采购到处用的那一套一样：在架构允许的地方留一个第二来源、偏向那些带着明确长寿承诺的料和模块、并把射频留在一个以后能让一颗不同的料坐进去的接口后头。一颗无线 MCU 仍可以是对的选择、也常常是，但一个长寿设计做这个选择时，对它所倚靠的那颗料不再被卖的那一天睁着眼，并给自己留一条那天到来时能走的路。这一切都不是在反对整合本身；它是在主张带着生命周期的眼光去做这个判断，好让今天那块更便宜的板，不在悄悄给几年后一次被逼的重设计买单。
