工程师选用 TDM22545DXUMA1，原因只有一个：它将完整的两个降压相位（包括电感）全部整合进 10 × 9 mm 的封装，使原本需要铺满整块电路板的核心供电轨，浓缩成插座旁边一排模块。这种密度，就是这颗料号的全部卖点。但代价也随之而来，因为一旦 Infineon 将电感内置，选择电感的权力就不再属于你。所以采用这颗元件，本质上是一个决策：你愿意把多少电源设计工作移交出去。

你拿到的是什么

不是转换器，是功率级。

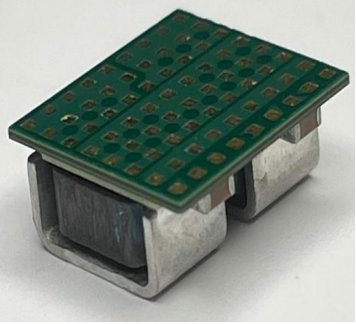

TDM22545D 内含两个智能功率级，每个功率级由一对 OptiMOS-6 上下桥 MOSFET 及其栅极驱动器、片上电流与温度传感组成，另附两颗电感及各相所需去耦元件。模块内部没有控制环路，它接收 3.3 V 三态 PWM 输入，等待外部多相控制器发出指令。DigiKey 将其归类为 “PoL DC-DC 转换器”，这个分类会让人误以为接上去就能得到一路稳压输出，实则不然。没有前端控制器，它什么都做不了。

这一点直接影响物料清单的构成，因为控制器本身就是紧邻这颗模块的第二个设计问题，而且相数的选择也取决于控制器那边，而非这颗模块。

那个容易被误读的数字

双相 140 A，读错了，供电轨就会按一个根本不存在的上限来设计。

七十安培，这才是每相在热管理条件下的持续额定电流，峰值为 160 A。140 A 不过是两相叠加的结果。计算一条供电轨需要多少颗模块时，应以总核心电流除以单相 70 A，再根据封装散热能力适当降额，最后才能确定模块数量。把 140 A 当作一个可用整体来计算，往往会导致设计比实际硅片能力少了两相。

集成电感的两面性

这一点值得展开说，因为集成电感既是选择这颗模块的全部理由，也是放弃它的全部理由，具体是哪种情况，完全取决于你尚未明确的那条供电轨。

先说集成带来的收益。电感并非一个可以随手接上的中性元件，它的绕组损耗、磁芯材料、散热方式以及与开关节点形成的振铃，都与驱动它的 MOSFET 紧密耦合。用分立 DrMOS 加独立电感搭建一个相位时，要让这些交互关系干净利落，本身就需要花费大量精力：开关节点布局、电感下方的热路径、控制环路的调谐。Infineon 将这些工作在专用封装内完成一次，然后把结果交到你手中。这里的电感针对 600 kHz 至 1.2 MHz 的开关频率绕制，这正是该模块在设计者预期的权衡区间内兼顾瞬态响应与效率的频段。留在这个频段内，你继承的是一个已经被人调好的功率级。

再说同一决策的代价。电感感量已被固化在金属之中。硅片最高支持 2 MHz 开关，但电感并非为这个频段绕制，一旦超过 1.2 MHz，你是在把性能优良的 MOSFET 驱动一颗已不匹配的磁性元件，代价是效率下降和纹波增大，而且无法更换成更合适的型号。如果你的供电轨有理由工作在该频率窗口之外，比如更严苛的瞬态规格、特定开关频点的 EMI 方案，或者不同的纹波目标，这颗模块会悄无声息地把那个调节自由度从你手中取走。分立方案则保留了这个自由度。

因此，集成电感本身既不是特性，也不是局限，它只是同一事物从两条不同供电轨的角度看到的样子。

模块还是分立 DrMOS

这才是料号背后真正的问题，料号页面永远不会替你回答。

选模块的情形：板面积和开发周期是最大制约。AI 加速器或服务器 CPU 周围需要密集排布多相供电，空间不足、时间不够，无法在首轮打样前精调分立大电流布局，需要一个第一次就能信赖的功率级，这正是这颗元件的设计目标。在这种场景下，密度和免调试的布局值回其溢价。

选分立方案的情形：你需要模块已经拿走的频率与电感自由度，或者出货量足够大，模块与裸 MOSFET 加独立电感之间的单价差距已演变为实际资金压力。

传感精度也向模块倾斜。电流读出采用 MOSFET 电流镜输出，比例为 5 µA/A，而非从电感 DCR 或 R_DS(on) 推算而来。推算方法依赖随温度漂移、随批次离散的参数，镜像电路则更为精确。在多相供电轨中，更精确的传感是让各相均流的前提，而非让某一相过载发热而邻相空转，也是让逐周期过流保护真正可信的基础。

设计导入

决定设计成败的有两件事，规格表里都找不到。

第一件是控制器。3.3 V 三态 PWM 接口及电流、温度遥测信号，是为数字多相控制器而设，可以是 Infineon 自家控制器，也可以是兼容的第三方产品。控制器负责设定相数、闭合控制环路、读取各相传感数据。选控制器应与选模块同步进行，而非事后追加。

第二件是散热，这也是最容易卡脖子的约束。你要在指甲盖大小的覆盖面积内转换高达 140 A 的电流。这颗料号能否达到额定电流，还是大幅降额运行，取决于你铺设的铜皮、在其下方打出的导热过孔、气流条件以及可以加装的散热片。这不是布局完成后再处理的步骤，它本身就是布局的核心。

还有一点关于文档的实话。Infineon 公开发布的是一份六页精简数据手册，内容止步于功能特性、订购信息和封装说明。完整电气特性、LG-MLGA-72 引脚图以及应用原理图均未收录其中。在正式开始铺铜之前，务必获取完整数据手册及所用控制器的文档，对照核查引脚定义、PWM 时序、传感比例和参考电路。精简手册帮你选型，完整手册才能帮你设计。

相近型号

TDM22545T 是同款双相 140 A 模块，区别在于采用 TLVR 电感而非传统电感，面向追求最快瞬态响应的 TLVR 供电轨。如果你的设计不涉及 TLVR，选 D 型即可。

去掉集成电感，就回到了 DrMOS 领域，其中包括 Infineon 的 TDA21xxx 和 TDA22xxx 单相功率级，这些产品以自行完成集成工作为代价，换回了电感选型和开关频率的灵活性。

如果你跨厂商比价，唯一有意义的对比维度是：相数、单相电流、是否内置电感、是否支持 TLVR，以及控制器兼容性。

常见问题

140 A 是单相还是总计？

总计，跨两相。每相持续电流为 70 A，峰值 160 A。

它能单独稳压一路供电轨吗？

不能。它是功率级，需要外部多相控制器连接至 PWM 输入才能工作。

它与 DrMOS 有何区别？

DrMOS 集成了驱动器与 MOSFET。这颗模块在此基础上增加了两相电感、去耦元件，以及电流和温度传感。

能更换电感或在 600 kHz 至 1.2 MHz 范围以外运行吗？

电感已固化，无法更换。硅片支持 2 MHz，但磁性元件是为低频段绕制的，超出后效率和纹波均会劣化。

选 D 还是 T？

T 适用于基于 TLVR、侧重瞬态响应的供电轨；D 适用于传统集成电感场景。

采购渠道

此类元件通常单一来源供货且货源紧张，Infineon 这一级别的功率级历史上曾出现超过二十周的交货周期，因此供应风险通常来自货源，而非工程本身。富聪电子 (In Fortune Electronics) 库存 TDM22545DXUMA1 的 LG-MLGA-72 封装版本，产品页面附有数据手册，可提供实时库存查询、交货周期确认，或在设计确定该模块及其配套控制器后按需寻源报价。

本文数据来源于 Infineon TDM22545D 精简数据手册（V1.0，2024年），该手册未包含完整电气特性及引脚图。正式定稿设计前，请务必对照完整数据手册及控制器文档核验所有参数与引脚定义。
