NTCLE100E3 一颗用于测温的 NTC 热敏电阻

NTCLE100E3103JB0 是一颗 25°C 标称阻值为 10 kΩ 的径向引线 NTC 热敏电阻。温度升高时，它的阻值会明显下降。电路用分压器和 ADC 读取这项变化，再按阻温曲线换算温度。它不是带线性电压输出的集成温度传感器，电阻、算法和热位置缺一不可。

完整后缀决定实际物料：103 表示 10 kΩ，J 表示 R25 容差为 5%，B0 表示散装包装。Vishay 对这一 10 kΩ 档给出的 B25/85 值为 3977 K，容差为 0.75%。若只核对“10 kΩ”，忽略 B 值、封装和装配条件，同一个 ADC 码可能会被换算成不同温度。

先确认径向两引线封装

NTCLE100E3 是通孔无源器件，不是 IC。其内部 NTC 芯片连接在两根镀锡铜引线上，外部为涂覆珠体。330 Ω 至 470 kΩ 档的本体尺寸约为 3.3 mm，引线直径为 0.6 mm；孔距、插装高度和板面间隙仍应以受控外形图为准。

外层涂覆没有规定绝缘性能，不能把它当作安全绝缘。高压结构的爬电距离和电气间隙必须由板级设计独立保证。来料检验也要防止把外形相近的电容或其他珠状器件误认成热敏电阻。

读懂 10 kΩ 物料身份

R25 是 25°C 下的标称阻值。J 级允许实际值围绕 10 kΩ 有 5% 偏差。B25/85 描述 25°C 至 85°C 之间的曲线斜率，单位是 K，不能把它当作另一个电阻值。

替代评估要同时比较 R25 容差、B 值与容差、完整阻温表、本体尺寸、引线材料、涂覆、工作温度和装配限制。两颗同为 10 kΩ 的 NTC，不一定能共用同一换算表。

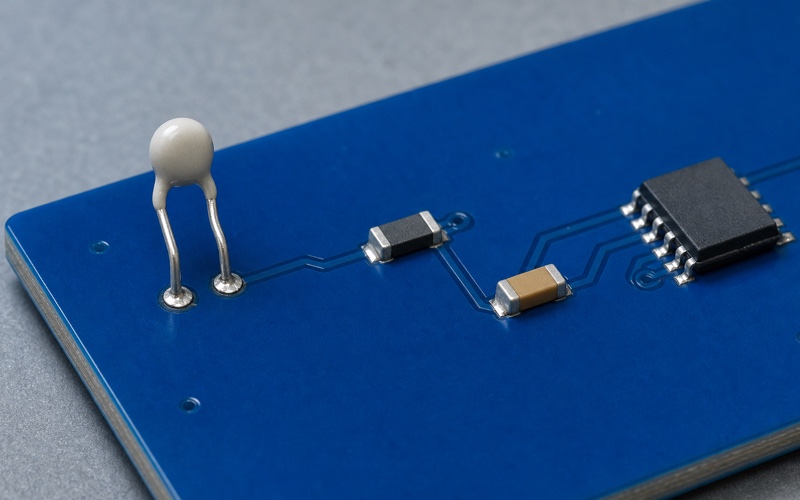

围绕有效温区设计分压器

常见接法是把 NTC 与固定电阻串在激励电源和地之间，中点送入 ADC。NTC 在上方还是下方，决定输出电压随温度上升还是下降。原理图与固件说明必须写清方向，避免报警极性相反。

固定电阻接近重点温区内的 NTC 阻值时，分压灵敏度通常更高。10 kΩ 可作为室温附近的起点，但窄高温区或低温区可能需要其他阻值。应在全部温度边界上计算电压、斜率、电流和容差。

尽量采用比率式 ADC 连接

若分压激励与 ADC 基准来自同一电源，理想换算中的电源系数可以大幅抵消。若分压器由另一条电源驱动、固件使用了错误基准，或传感器地与 ADC 地之间存在压降，这项优势就会消失。

分压回流应靠近 ADC 基准回流。远置传感器还要把负载电流地与测量回流分开。比率式结构减少的是电源增益误差，并不会消除漏电、稳定时间、量化和热误差。

限制测量电流造成的自热

流过 NTC 的电流会在珠体上耗散功率，使本体比目标温度更热。最大功耗是带降额的耐受边界，不是高精度测温的工作点。应在每个温度点计算最坏功率，因为分压电流会随阻值改变。

连续激励若带来明显自热，可在采样前短时接通分压器，等 ADC 节点稳定后立即读取。占空比、开关漏电和启动稳定时间都要纳入计算，并在实际气流或接触介质中验证。

用正确曲线换算温度

Beta 方程适合限定温区内的近似。计算必须使用绝对温度，25°C 要写成 298.15 K，计算完成后再换回摄氏度。把摄氏度直接代入倒数温度项，会得到没有意义的结果。

温区较宽或误差要求较紧时，应使用制造商阻温表或曲线系数。嵌入式固件用查表加插值通常更容易复核。换算表版本应与完整物料后缀绑定，防止物料变更后仍沿用旧曲线。

把 R25 与 B 值容差都算进去

R25 容差决定 25°C 附近的初始离散，B 值容差会改变曲线斜率，离 25°C 越远往往越明显。误差预算还要加入固定电阻、ADC、基准、漏电与校准不确定度。

非线性关系意味着同一百分比电阻误差在不同温度下对应的温差不同。冷端阈值、正常区和热端阈值应分别换算上下限，不能只引用一条标称曲线。

让固定电阻保持稳定

分压电阻的阻值影响灵敏度、电流和源阻抗，其容差与温度系数也会直接进入温度误差。它应远离稳压器、开关电感、处理器和高电流铜箔，避免自身受热后改变分压。

若固定电阻与 ADC 基准处在不同温度区域，两者漂移都要在整机温测中覆盖。只在室温台面上验证一次，无法证明热态阈值准确。

给 ADC 足够的稳定时间

分压器等效源阻抗与滤波电容共同决定 ADC 输入稳定时间。高阻分压可降低电流，却可能无法在短采样窗内给采样电容充足充电。必要时延长采集时间、降低阻抗或加入经过误差核算的缓冲器。

多路 ADC 还会受到前一通道电压的影响。应按最不利通道顺序测试。输入电容可提供局部电荷，但也会延长分压器上电后的等待时间，滤波值与采样时序必须一起确定。

滤除干扰但不要拖慢报警

温度变化通常慢于数字噪声，RC 滤波和适量数字平均很有效。截止频率要服从最快有效热事件和允许报警延迟。电滤波、珠体热响应与机械结构会叠加，平均过重可能漏掉短时过温。

高阻分压节点应远离时钟、开关节点和射频走线。电压注入只能验证电子链路，最终还要用真实加热和冷却检查整机响应。

把珠体放到真正的热目标

测空气时，让珠体接触有代表性的气流，并减少 PCB 经引线传热。测板温时，要规定它与目标器件的距离和铜连接。测电芯、散热器或壳体时，则需要经过验证的接触结构，不能仅靠“放在附近”。

除非要测热源本身，否则应远离处理器、稳压器、充电路径和指示灯。量产图纸要控制插装高度、方向和间隙，使每台设备都复现已测试的热几何。

正确理解响应时间

数据手册给出油中约 1.2 s 的响应时间，并把 15 s 热时间常数列为参考值。这些数字依赖测量介质，不能直接套用到静止空气、表面粘接或壳体内部。气流、接触材料、引线导热和附加涂层都可能占主导。

应在最终装配体中做温度阶跃试验，并明确验收点是达到 63.2% 还是跨过报警阈值。没有介质与结构条件的响应时间没有可比性。

遵守焊接与弯脚限制

制造商说明这类引线 NTC 不适合回流焊，焊接热量不能过度传入涂覆本体。波峰焊、浸焊和烙铁焊都有温度、时间及离本体距离限制，生产工艺应按当前装配文件执行。

引线不得在距涂覆出口 4 mm 内弯折，也不能让出口承受拉伸、扭转或振动。弯脚应使用受控工装，避免涂层开裂或内部连接受损。

不要随意灌封

NTCLE100 标准精度系列明确不适合灌封。树脂可能施加机械应力、与涂层发生作用并改变热响应。若环境必须密封，应选择适用的传感器结构，或用不覆盖珠体的方式隔离环境。

还要控制凝露和导电污染。防护措施不能只看防水效果，也要验证它对响应时间、温差和长期稳定性的影响。

识别开路与短路故障

热敏电阻开路或引线断裂时，分压中点会靠近一侧电源；短路时则靠近另一侧。ADC 的有效温度范围之外应留出故障区间，使固件能区分极端温度和接线故障。

启动时先等待激励与滤波稳定，再执行合理性判断。诊断记录应同时保留原始 ADC 码、计算阻值、温度和故障状态，便于定位间歇接触或公式错误。

校准完整热通道

单点校准可减小 25°C 附近的 R25 与 ADC 偏移，两点或多点校准才能进一步修正曲线。参考探头必须放在同一热目标，并给珠体与参考足够的平衡时间。

校准无法补偿不一致的安装高度和气流。应先固定机械结构，再确定系数，同时把参考设备不确定度、温场梯度、插值和系数量化计入最终误差。

控制替代与量产测试

物料记录要保留 NTCLE100E3103JB0 完整料号、制造商数据、外形图和阻温信息。外观相似且同为 10 kΩ，并不足以证明可替代。量产可在受控温度下测量阻值，并检查珠体、引线与插装高度。

定型前还要核对分压方向、固定电阻、ADC 基准、源阻抗、滤波、激励占空比、换算表、故障阈值、焊接工艺、热位置、响应时间和环境暴露。可靠结果来自受控电阻测量与可复现的热结构。
