MLX90614 非接触式红外测温设计

MLX90614ESF-AAA-000-TU 是一款采用四引脚 TO-39 金属封装的出厂校准红外温度计。热电堆探测器与信号调理电路集成在同一封装内，主控可通过兼容 SMBus 的接口读取环境温度和目标温度，也可使用经过配置的 PWM 输出。金属罐顶部的红外光学窗口必须朝向被测表面，前方不能有器件、导线或外壳筋位遮挡。

它测量的是目标发出的热辐射，而不是接触点温度。目标尺寸、距离、视场角、发射率、周围反射以及传感器自身的热环境都会进入误差预算。电气连接并不复杂，真正决定整机表现的往往是光学路径和结构热设计。

订货后缀不能省略。MLX90614 家族包含不同供电、电温等级、温度梯度补偿、视场角以及单区或双区配置。原理图、物料清单、封装、固件参数和检验条件必须对应同一个完整型号。

先定义被测表面

应先明确温度对象，再选择视场角。移动辊筒、食品表面、塑料外壳和人体额头在发射率、几何形状、响应速度和安全要求上完全不同。规格中应写清材料、表面处理、温度范围、最小有效面积、运动状态和允许测距。红外温度计只能估算视场内表面辐射对应的温度，不能隔着不透明外壳读取内部核心温度。

让目标充分覆盖视场

测距增加时，传感器接收的区域也会扩大，而且实际角响应并不是边界锐利的圆锥。最大距离处的目标应明显大于有效测量区域，避免较冷夹具或较热背景进入响应范围。测试时应沿横向和轴向移动真实目标并连续记录读数，以确认装配偏差和背景开始产生影响的位置。

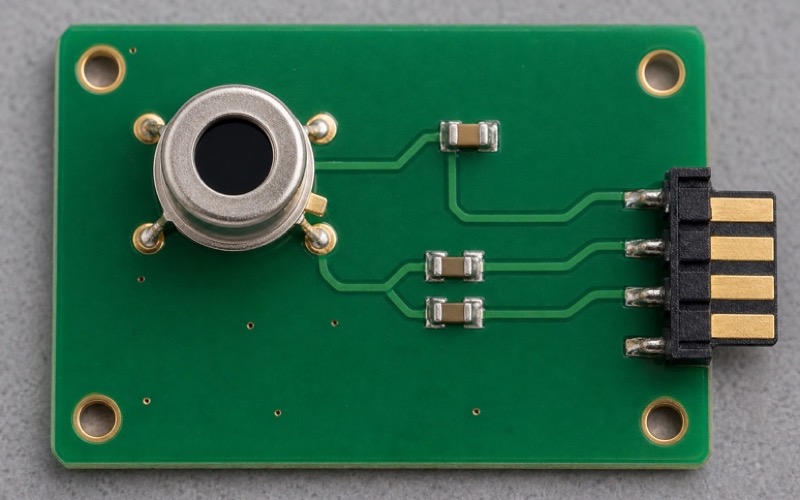

保持 TO-39 顶部窗口无遮挡

封装采用四根直通孔引脚，光学开口位于金属罐顶面。安装方向应使光轴朝向外部目标。高电容、连接器侧壁、线束和结构肋都应退出视场。靠近窗口的一小段遮挡也可能覆盖很大的接收角度。不要在窗口前使用普通透明塑料，因为可见光透明并不代表远红外透明。

把发射率作为受控参数

涂漆、氧化或有机材料表面通常比抛光金属更容易测量。低发射率目标会反射加热器、灯具、人员和设备的辐射，环境一变，读数也会变化。应记录实际表面处理及批次变化；条件允许时，可设置稳定的高发射率测温区域。固件中的发射率补偿值必须有实测依据，不能用一个名义数字覆盖未知涂层和反射。

区分目标温度与封装环境温度

MLX90614 同时给出传感器内部环境温度和计算后的目标温度。环境通道反映的是封装热状态，并不必然等于室温、PCB 温度或外壳温度。上电升温、气流变化和附近负载启停时，应同时记录两个通道。若目标稳定而环境通道快速漂移，需要排查板上热源、引脚导热、阳光和外壳温差。

降低结构温度梯度

稳压器、处理器、无线电、电阻和灯具应远离金属罐。四个引脚连接的铜箔可能把不对称热量传入封装，气流也可能只冷却一侧。局部布局应尽量热对称，不要让大电流热路径穿过传感器下方。除稳态温度外，还要测试冷启动、无线发射、风扇启动、合盖和日照造成的瞬态误差。

确认正确的供电版本

该家族有标称 3 V 与 5 V 版本，应根据订货后缀查对应电气表。资料中 Bxx 和 Dxx 版本的供电范围为 2.6 V 至 3.6 V，Axx 版本为 4.5 V 至 5.5 V。VDD 旁应放置就近去耦，回流路径要短，并在接受数据前满足上电稳定时间。不能照搬某块开发板的电压假设。

按 SMBus 时序设计接口

SMBus 模式使用时钟线和双向数据线，并需要与电压、总线电容和时序相匹配的上拉。资料规定时钟范围为 10 kHz 至 100 kHz，默认地址为 0x5A。读取时应校验数据包错误码，处理无应答、超时和错误标志。温度字的单位为每最低有效位 0.02 K，换算摄氏温度时先缩放再减去 273.15。

谨慎使用 PWM 和休眠

PWM 的量程、周期和上电模式取决于 EEPROM 配置，设计文件必须写清设备上电后使用 SMBus、PWM 还是温度报警行为。若使用休眠，唤醒需要规定的 SDA 时序与等待时间，共享总线上的其他器件也要能容忍这一过程。正常测量不应反复改写 EEPROM。

多器件总线先规划地址

多个传感器出厂时可能具有相同默认地址。生产夹具必须能逐个隔离并写入唯一地址，同时把地址与物理位置对应保存。写入过程应遵循擦除、写入和延时要求，并防止中途掉电。更换器件时，也必须先恢复正确地址和工作模式，再接入系统总线。

为外壳设计真实红外通道

开孔应在全部公差范围内覆盖光路，不能形成狭长反射隧道。若必须加防护窗，应指定红外透过材料、厚度、镀层和角度，并在高低温、湿度、污染和老化后重新测试。灰尘、冷凝、油膜和保护膜都会改变透过率，户外应用还应覆盖雨水、结冰和太阳辐射。

处理低发射率目标的反射

抛光金属常常更多地反射周围热环境。即使目标温度不变，改变观察角度也可能改变表观温度。测试时应使用实际背景温度和角度，并避免人员或热设备位于镜面反射路径。若无法控制表面和环境，应扩大系统不确定度，而不是套用理想条件下的传感器精度。

正确理解精度与分辨率

资料给出的宽温范围和较高精度分别对应具体条件。常见的 0.5°C 精度描述限定在环境温度和目标温度均为 0°C 至 50°C 等规定范围内，不能扩展到所有后缀、距离、表面和外壳。0.02°C 数字分辨率也不等于整机精度。误差预算还应包括校准源、发射率、目标覆盖、反射、窗口和热梯度。

用受控热源完成验证

可使用经校准的黑体或能充满视场的稳定高发射率热源，在多个目标温度、环境温度、距离和偏移位置测试。记录原始环境温度字、目标温度字、基准温度、供电、夹具几何和时间。随后再换成实际材料，加入背景冷热变化、气流、窗口和污染，才能区分器件转换误差与应用光学误差。

让故障在固件中可见

固件应检查数据包错误码和温度错误位，拒绝不可能的数值，并对持续通信失败给出明确状态。滤波时间常数应符合被测过程，过长平均会延迟过温响应。诊断中保留原始字、换算值、环境温度、地址和工作模式，有助于定位间歇问题。

完成光学与电气验收

验收时应逐项确认完整型号、四引脚 TO-39 封装、朝上的光学窗口、目标尺寸、工作距离、视场角、发射率、反射环境和红外防护窗，同时检查热隔离、供电、去耦、上拉、地址、错误校验、单位、PWM 与休眠时序。只有把光学场景和封装热状态与数字接口同等管理，MLX90614 才能形成可靠的非接触测温通道。
