不切断电路测量电流

在不拆线、不割断导体的前提下测量电流，关键是从导体周围的磁场取得信息。分体式电流互感器可以扣在既有交流导线上，Rogowski 线圈可以绕过母排或电缆并配合积分器还原交流与脉冲电流，布置在导体外部的磁场传感器则有机会覆盖直流。它们都不需要把取样电阻串入负载回路。

不过，“不开路”不能与“隔离”或“低损耗串联”混为一谈。ACS712 这类集成霍尔电流传感器虽然能测量交直流，并在一次导体与信号引脚之间提供电气隔离，但被测电流仍要流过封装内部铜导体。它必须在设计和装配时串入电流路径。分流电阻同样需要成为回路的一部分，因此两者都不是对完整导线进行夹持测量。

选型前应先明确电流类型、带宽、精度、绝缘、导体尺寸以及现场能否断电拆线。固定安装在电机控制器里的方案，与给工业机柜追加监测的方案，通常不会是同一种结构。

先定义“不切断”要解决的问题

现场提出“不切断电路”时，可能包含三种不同要求：安装传感器时不能从端子上拆下电缆；高压一次侧与低压采集侧之间需要电气隔离；传感器不能产生足以改变负载状态的压降。三者相关，但不能互相替代。

可开合的分体磁芯或柔性线圈可以直接套在既有导体上，适合追加监测。集成霍尔器件能提供很小的导体电阻和封装内隔离，却仍要求电流穿过器件。设计文件应明确“导体是否允许拆接”“绝缘层是否保持完整”“允许多少压降”和“适用哪项绝缘标准”。

区分交流、直流与脉冲电流

传统电流互感器依靠变化的磁通工作，只能在规定频率范围内还原交流。稳定直流不会持续产生二次侧信号，而且直流偏置还可能让铁磁磁芯饱和，破坏叠加交流的精度。因此，普通电流互感器不能测量直流。

Rogowski 线圈的输出与电流变化率成正比，需要积分器恢复电流波形。它适合交流和脉冲，没有铁磁磁芯饱和问题，但稳定直流的变化率为零，所以也不能测直流。

霍尔元件、磁阻器件等磁场传感器可以响应静态磁场，在几何结构受控时能够测量直流和交流。分流电阻也能覆盖直流，但它靠串联压降工作，安装时必须打开或预先设计电流路径。

用分体式电流互感器改造交流回路

分体式电流互感器用可开合铁磁磁芯围住一根导体，导体本身相当于一次绕组，磁芯上的绕组输出缩小后的电流或电压。机械接缝会形成气隙，性能往往不如完整闭合磁芯，因此闭合压力、接触面清洁度和安装重复性都要验证。

传感器孔径应只穿过一根载流导体。若同时夹住去线和回线，两者电流方向相反，磁场会相互抵消，读数可能接近零。除非目标本来就是检测剩余电流，否则不能把整根双芯或多芯电缆一起放入孔径。

需要核对一次量程、二次接口、负载、频率范围、相位误差、导体尺寸和绝缘类别。电流输出型互感器在一次侧有电流时不能任意开路，二次侧保护和负载必须遵循制造商要求。

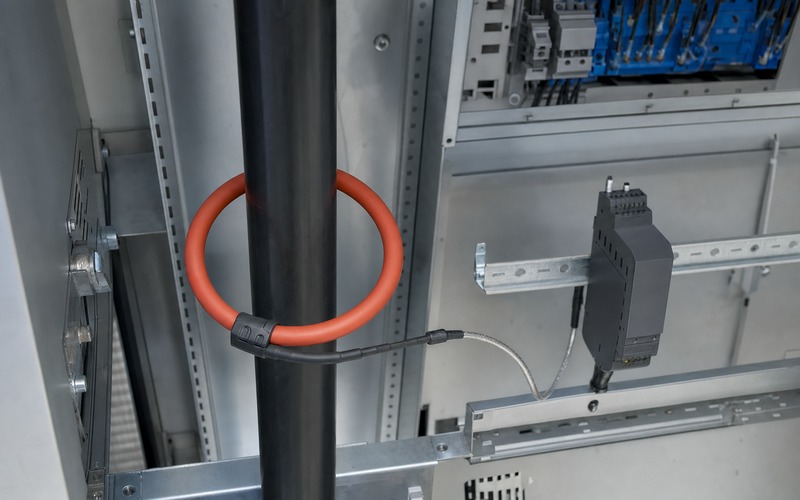

用 Rogowski 线圈覆盖大电流与脉冲

Rogowski 线圈是可弯曲的空芯绕组，没有铁磁磁芯，因此不会出现传统磁芯饱和，适合母排、大直径电缆、高峰值脉冲和电力电子开关波形。开合式结构也便于在空间受限的机柜中安装。

线圈原始输出不是电流，而是与 dI/dt 成正比的电压。配套积分器决定增益、低频下限、高频响应、漂移和过载恢复。不能只看线圈孔径就随意接一块放大板；互感系数与调理电路必须成套核对。

安装时要把线圈完全闭合，使回线保持规定位置，并只包围目标导体。导体偏心灵敏度取决于具体结构，邻近相线也会带来干扰，应通过重复拆装和相邻负载测试量化误差。

从导体外部磁场测量直流

稳定电流会在导体周围形成稳定环形磁场，因此静态磁场传感器可以在不接触铜导体的情况下测量直流。真正困难的是从地磁、邻相、电机、继电器和导体位移中分离目标磁场。单颗霍尔元件若只贴在圆导线一侧，导线移动几毫米就可能造成明显增益变化。

较可靠的结构会固定几何关系。例如分体磁芯把磁通集中到装有霍尔元件的气隙；无磁芯方案则可在导体周围布置多个传感器，通过组合输出抑制均匀外场并降低偏心误差。夹具要在温度、振动和装配公差下保持导体位置。

直流小电流测量常受零点与温漂限制。应设置零电流校准条件，测试过载后的剩磁，并在完整机构中验证屏蔽材料。屏蔽可能引入磁滞或改变传递关系，不能只凭静态对比决定。

正确理解集成霍尔传感器

集成霍尔电流传感器把受控铜导体放在霍尔元件附近，输出与电流成比例的低压模拟信号。固定的内部几何关系比把裸磁场传感器放在松动电缆旁更容易保证重复性，同时封装可在一次导体与信号引脚之间形成规定的隔离。

代价是电流必须流过封装。ACS712 的内部导体电阻典型值为 1.2 mΩ，属于低损耗串联测量，而不是夹持完整导线。板上铜箔、焊点、温升、过流保护、爬电距离和电气间隙都必须纳入设计。

较高电流器件会采用更粗的内部导体与更大的封装。ACS758 架构使用典型 100 µΩ 导体，并包含双向 ±50 A 等量程。Allegro 目前把该系列归类为不推荐用于新设计，并给出后续系列方向；因此它适合用于理解架构，新的 BOM 仍应依据当前制造商资料与实际电气要求进行选择。

判断何时仍应使用分流电阻

分流电阻通过欧姆定律把电流直接转换为电压。配合开尔文连接和合适放大器，它可以获得很好的直流线性、带宽和成本表现，也常用作校准磁场测量通道的参考。

它必须串入回路，并产生负担电压与 I²R 热损耗。高电流下，即使很小的阻值也可能成为主要热源。焊盘、铜箔和端子电阻不能混进不受控的取样值。

低侧取样容易处理共模电压，却会抬高负载地；高侧取样保持接地路径，但要求放大器承受相应共模和瞬态。若需要电气隔离，隔离能力来自放大或数据链，而不是分流电阻本身。

设定量程、带宽与动态范围

同时列出连续有效值、峰值、脉宽、波峰因数和故障电流。器件即使不会立即损坏，也可能饱和、过热或恢复缓慢。双向系统要给正负方向都保留余量，单向系统也要说明反向故障如何显示。

带宽由测量目的决定。电能监测关注工频和谐波的幅相误差；电机控制关注环路延迟；过流保护关注峰值与响应时间。滤波应限制无用噪声，但不能掩盖故障边沿或给控制环引入过多相移。

电流互感器、Rogowski 线圈、霍尔器件与分流电阻各有不同的低频、高频、偏置和过载限制。应在所需电流与频率范围内记录幅度和相位，而不是只依赖一个标称灵敏度。

保持绝缘与安装安全

磁耦合并不自动代表系统满足某个市电等级。要核对额定绝缘、连续工作电压、冲击耐压、污染等级、海拔、过电压类别和适用标准。电缆绝缘、传感头外壳、信号线和调理模块共同构成隔离系统。

集成器件周围要保持板级爬电距离和电气间隙，不得让铜皮、屏蔽片、紧固件或测试点跨过隔离区。短时耐压值不等于允许长期施加的工作电压，必须查阅完整绝缘参数和终端产品标准。

改造安装还要避免传感器因振动磨损电缆绝缘，信号线也不能牵拉磁芯。能开合传感头不代表可以忽略设备断电规则和现场防护要求。

控制位置误差并校准整条通道

固定导体在孔径中的位置，并记录传感器方向。让相邻导体、电机、继电器和变压器进入最不利工作状态，观察零点和增益变化。机柜空载时得到的零点不一定适用于相邻相线满载时。

校准应覆盖传感头、线缆、积分器或放大器、ADC 参考、数字比例与温度补偿。使用可追溯电流源或经过表征的分流参考，在多个幅值、极性和频率上比较。可拆卸传感头还要重复安装，以暴露闭合与位置误差。

系统应能识别传感头断开、输出饱和和不合理偏置。只有在经过校准的物理条件内，显示的电流数值才有工程意义。

完成工程检查

• 明确导体能否拆接，以及是否允许串联元件。
• 分别定义交流、直流、脉冲与双向电流要求。
• 不要用传统电流互感器或 Rogowski 线圈测量稳定直流。
• 除剩余电流检测外，分体磁芯只包围一根导体。
• 让 Rogowski 线圈与规定积分器配套使用。
• 外部磁场式直流方案要固定导体位置并抑制邻近磁场。
• 把集成霍尔器件视为有热与绝缘限制的低损耗串联器件。
• 采用分流电阻时计算压降、发热和共模范围。
• 按连续工作电压核对绝缘，不能只看短时耐压。
• 把传感头、模拟链、ADC 和数字换算作为整体校准。
• 验证幅相误差、偏置、过载恢复和重复安装误差。

真正“不拆线”的测量依赖导体外部磁场：分体式电流互感器适合交流改造，Rogowski 线圈适合宽量程交流与脉冲，经过良好几何设计的磁场传感器还能覆盖直流。集成霍尔器件和分流电阻同样有价值，但它们属于预先串入电流路径的方案。先把这一区别说清楚，才能得到安全、可重复的电流数据。
