ACS758 用于更高量程电流检测

2026/7/23 8:39:39

ACS758 用于更高量程电流检测

ACS758LCB-050B-PFF-T 通过封装内部的铜导体测量电流,并由隔离的霍尔信号链输出模拟电压。标称 100 微欧的导体承担负载电流:电流从一侧的大端子进入,穿过器件内部,再从另一侧的大端子流出;三个小信号引脚只负责电源、地和模拟输出。

050B 是双向、标称正负 50 A 的版本,典型灵敏度为 40 mV/A。050U 的零电流输出位置和灵敏度不同,100 A、150 A、200 A 版本也会用灵敏度换取量程。原理图若只写 ACS758,固件、机构和采购仍无法确定正确的传递函数、温度等级和端子形式。

高量程不等于任何电路板都能长期承载标称电流。内部导体、端子焊点、母排接头、铜箔收窄处、环境温度和通风条件都会影响连续工作能力。设计时要同时把 ACS758 当成功率路径中的器件和模拟测量通道。

深色电动车辅助电源板上,单颗实心 CB 型电流传感器连接朝向板边的铜母排,并与信号侧保持宽隔离区
大电流只通过两端的集成导体,三个信号引脚和局部去耦位于清楚分开的低压区域。

目录

  1. 确认量程、方向和完整后缀
  2. 理解 100 微欧集成导体
  3. 围绕 5 V 电源建立模拟传递函数
  4. 保留隔离、爬电距离与电气间隙
  5. 设计母排和端子的机械连接
  6. 用损耗和温升确定连续电流
  7. 控制噪声、偏置与外部磁场
  8. 在保留瞬态的同时抑制干扰
  9. 在完整装配上完成验证
  10. 规划生命周期和替代路径
  11. 完成工程检查

确认量程、方向和完整后缀

选型必须落到完整订货型号。ACS758LCB-050B-PFF-T 中,050 对应 50 A 量程,B 表示双向响应,PFF 对应成形的大电流端子和成形的信号引脚。温度等级、包装和当前订货信息应按制造商最新数据表与封装图核对,不能从缩写自行推断。

双向版本在零电流时输出接近电源中点,正负电流分别使输出向两侧变化。单向版本把可用输出范围移到一个方向,以取得不同灵敏度。这不是可以通过软件切换的模式;若固件套用了错误后缀的系数,读数可能变化合理,却始终不准确。

在原理图和机构图上标明从 IP+ 到 IP- 的正电流方向,并检查线束标识、板上方向和软件符号是否一致。双向器件虽可在软件中反号,但物理定义不统一会增加维修难度,也可能让过流门限采用错误方向。

理解 100 微欧集成导体

ACS758 的一次侧导体属于封装本身,不是连接到三个信号引脚的 PCB 走线,也不是把外部分流器压降跨隔离区引出的结构。霍尔元件检测内部导体电流产生的磁场,因此高电流侧和低压信号侧之间保持电气隔离。

数据表给出的内部导体标称电阻为 100 微欧。按 P = I²R 估算,50 A 时导体本身约损耗 0.25 W,100 A 时约 1 W;这还不包含端子、焊料、母排收窄和紧固接头的损耗。该估算不能替代连续电流验证,因为电阻会随温度上升,局部接头也可能比封装平均温度更高。

内部屏蔽有助于降低高 dV/dt 一次侧导体对芯片的电容耦合,但它不能补救过大的开关回路、紧邻的接触器线圈或带磁性的支架。最终误差必须在实际电压、开关状态和机构材料下测量。

围绕 5 V 电源建立模拟传递函数

ACS758 常以标称 5 V 供电;当前官方资料给出的单电源工作范围为 3.0 至 5.5 V。VCC 与 GND 之间的去耦电容应靠近器件,回流不能与大电流端子共用狭窄铜路。还要验证上电、欠压和电源纹波对输出的影响。

对 050B,可用 I = (VOUT - VOUT(Q)) / 40 mV/A 作为标称换算。实际计算应使用测得或标定的零电流输出,不能假定它始终等于理想半电源。零点、灵敏度、线性度、噪声、温漂和电源变化都应进入误差预算,ADC 基准的选择也会改变结果。

检查正负最大电流及电源容差下的 ADC 余量。只有 3.3 V 输入范围的 ADC 不能直接接收接近 5 V 的传感器输出。分压会降低电平,也会同比降低灵敏度并引入电阻误差;缓冲器或更合适的 ADC 可能更合理。保护器件的漏电和钳位电压不得破坏正常输出范围。

数据表给出了外部电阻电容滤波方式。截止频率应由故障检测速度和噪声目标决定。器件典型带宽为 120 kHz,阶跃输出上升时间约 3 微秒;过慢滤波虽然让波形更平滑,却可能掩盖真正需要检测的峰值。

保留隔离、爬电距离与电气间隙

隔离能力取决于完整几何结构。器件资料列出了大电流端子到信号引脚之间的空气距离、沿封装表面的距离和内部绝缘参数。PCB 不能用铜皮、测试点、安装金属、污染路径或跨区线缆缩短这些距离。

低压信号区应在每一层都与一次侧清楚分开,并按系统工作电压、瞬态等级、海拔、污染等级、材料组和适用安全标准复核。器件通过某项认证,并不表示装入设备后自动满足整机要求。

夹具、散热片、垫圈、母排支撑和机壳也要纳入边界检查。一片伸入信号侧的金属垫圈,就可能让正确的 PCB 图形失去预期电气间隙。

设计母排和端子的机械连接

两只大电流端子应接入宽而低电感的路径,并朝向外部电源连接。不要先用狭窄铜箔承载数十安培,再在器件附近突然加宽。根据电流、温升和制造能力,可采用母排、厚铜、多层并联与受控过孔阵列,或 PCB 与母排组合结构。

母排的位置误差不能由传感器塑封体承担。应独立支撑导体,使装配公差、线缆拉力、振动和热膨胀不会弯折端子。孔位、成形高度、共面度、焊料体积和锁付顺序要按官方封装图和接头设计验证。

宽母排收窄到端子处容易产生电流拥挤,应采用平顺过渡并保持两侧支撑均衡。除外观和 X 光等检查外,可对完整路径做四线电阻测量,用于发现隐藏的虚焊或接头高阻。

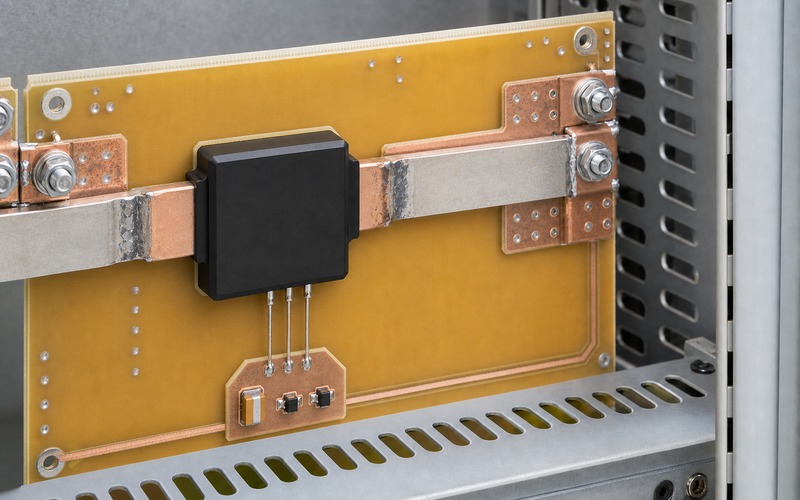

天然 FR4 工业母线监测板上,实心 CB 型传感器连接水平导体,信号引脚与下方通风区清楚可见
工业场景显示了实际热路径与气流空间:重载导体横贯传感器,模拟输出网络位于独立铜区。

用损耗和温升确定连续电流

分别计算内部导体、成形端子、焊点、母排接头和 PCB 铜的损耗,并尽量用实测电阻修正。损耗与电流平方成正比,负载小幅增加就可能造成明显温升。环境温度与气流则决定热量能否从接头和封装排出。

测试必须使用真实机箱。开放台架上的样板,不能代表靠近变换器的车载辅助电源盒,也不能代表风道受阻的工业控制柜。可在两侧接头、封装、邻近板材和温敏器件上布置热电偶或校准后的红外测点,并等待各工况达到热平衡。

连续负载、周期峰值、浪涌和故障脉冲应分开评估。数据表中的过流与热特性都有明确脉冲时间和占空条件,不能直接换算成任意熔断器额定值。传感器耐受、导体温升、连接器能力、保护切断时间和上游保护器件的放行能量需要联合验证。

控制噪声、偏置与外部磁场

当实际电流远低于量程时,零点偏置和噪声会占读数较大比例。零电流标定应在装配达到规定温度后进行。软件可以扣除偏置,但必须限制补偿范围,避免把断线、饱和或错误器件掩盖成正常零点。

输出线保持短、回流干净,并远离栅极驱动、接触器边沿和高速时钟。平均可降低随机噪声,却不能消除固定开关纹波和温度相关偏置。任何 RC、分压或 ADC 采样电容都要检查建立时间。

外部磁场要靠整机试验判断。回流导体应合理靠近以减小回路面积,同时不能破坏隔离。电感、继电器、电机、磁性紧固件和相邻大电流相线应远离霍尔区域。相邻负载全部工作时重复测试,因为其磁场会随方向与被测场相加或相减。

在保留瞬态的同时抑制干扰

遥测与保护对带宽的要求不同。先定义脉冲宽度、允许检测延迟、ADC 采样率、抗混叠响应和软件判定窗口,再确定滤波。一点尖峰不宜直接触发复杂动作,过长平均也不能把真实故障抹平。

在实际一次侧电压切换时,用低电感探测方法测量器件处的 VCC、VOUT 和信号地。确认耦合尖峰不会越过 ADC 输入限制,并能在规定时间内恢复。只有找到耦合路径后,滤波和屏蔽改动才有明确依据。

还要设计断线与越界诊断。中点电压本来就表示零电流,因此单个合理电压无法识别所有故障。若电流信号参与关键保护,可结合电源监测、负载命令关联、独立硬件保护或第二种测量方式。

在完整装配上完成验证

测试零点、低电流、中间点和目标上限,并覆盖正负两个方向。供电上下限和工作温度范围都要重复。若系统做增益或零点标定,应保存可追溯条件,并确认标定后的剩余误差确实优于增加的制造复杂度。

动态项目包括电流阶跃、PWM 纹波、浪涌、相邻负载切换和故障切断。参考仪器的带宽与电流范围应高于被测工况。误差应换算为电流,并区分传感器、ADC 与基准造成的部分。

生产检查可覆盖器件身份、零电流输出、已知电流响应、方向、电源、隔离区域清洁度和整条功率路径电阻。模拟输出合格并不能证明母排和焊点可靠,机械与功率连接必须单独验收。

规划生命周期和替代路径

Allegro 当前第 20 版数据手册(2025 年 3 月 17 日)已将 ACS758 归类为“不建议用于新设计”,并建议现有产品过渡以及新应用改用 ACS772 或 ACS773。这个状态并不会否定已经完成验证的旧有组件,但会改变新项目的器件决策。新设计应先评估现行替代系列;旧有产品则需按批准的完整后缀和生命周期方案复核,而不能默认后续供应条件不变。

设计资料应保留准确后缀、数据表版本、封装图、传递函数、认证要求和安全依据,并在每次投产批准时复核制造商生命周期信息。外形相近的不同量程或方向版本不能直接代换,其零点、灵敏度、温度范围和误差限制可能不同。

替代方案可以是另一款隔离集成导体霍尔传感器、磁芯式方案,或分流器配隔离放大器/调制器。每种架构都会改变插入损耗、带宽、隔离依据、磁敏感度、热设计、板面积、机构和固件系数,不能只给出一个型号就称为等效。

候选器件应装在同一母排和同一磁环境中比较,覆盖零点、增益、温漂、瞬态、故障行为、端子应力和隔离几何。原理图、焊盘、机构、标定与保护门限全部通过后,才能批准新的完整订货型号。

完成工程检查

  • 确认 ACS758LCB-050B-PFF-T、正负 50 A、双向响应和 40 mV/A 典型灵敏度。
  • 负载电流只通过两个大端子,模拟电路只位于三引脚信号侧。
  • 使用受控的标称 5 V 电源、局部去耦和可接受完整输出范围的 ADC。
  • 预算零点、灵敏度、噪声、温漂、ADC 基准和滤波误差。
  • 检查所有 PCB 层和机构件对爬电距离与电气间隙的影响。
  • 独立支撑母排,验证端子几何、焊点和装配公差。
  • 计算并测量连续与瞬态电流下的导体、接头和铜损耗。
  • 测试外部磁源、高 dV/dt、输出建立和零点稳定性。
  • 在供电和温度边界下,用可追溯参考验证双向电流。
  • 按准确后缀、电气传递、隔离、热、机构和固件影响评审替代品。

ACS758 把低电阻一次侧导体和隔离霍尔测量结合在一起,适合更高量程电流检测。可信结果来自完整功率路径、未被破坏的隔离边界,以及在最终热环境和磁环境中验证过的模拟链路。量程只是起点,母排、接头、ADC、滤波、标定与故障响应才决定读数能否长期使用。
