作为一种典型的串行差分通信方式,RS - 485网络通信接口广泛应用于仪器仪表\工业控制\机电一体化产品\多媒体网络等领域.然而,在实际运行中,RS - 485通信传输线路常常暴露在户外环境中,容易受到雷电浪涌过电压或静电电磁干扰的影响.

由于RS - 485收发器的工作电压较低(仅5V),耐压范围有限(在 - 7V到 + 12V之间),雷电过电压可能瞬间损坏收发器,导致通信系统故障;静电电磁干扰也会对通信总线的数据传输产生显著影响.

RS485保护电路图

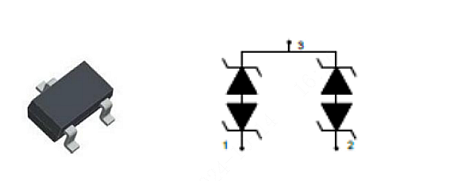

赛米控(Semicon Champoin)的CSH712E2B静电ESD保护器件采用SOT - 23封装,功率为350W,具有7V和12V不对称电压特性,最大通流能力Ipp可达17A,电容约为55PF.CSH712E2B具有出色的静电保护功能,无论是空气放电还是接触放电,都能实现±30KV的静电保护.

CSH712E2B的额定参数如下：
峰值脉冲功率(tp = 8/20μs)@25℃：350W
ESD(IEC61000 - 4 - 2空气放电)@25℃：±30KV
ESD(IEC61000 - 4 - 2接触放电)@25℃：±30KV
峰值脉冲电流(tp = 8/20μs)@25℃：17A(最大值)
钳位电压：26V@17A

CSH712E2B的保修期是多久?
我们为该产品提供1年质保.本保修涵盖正常使用情况下的任何材料和工艺缺陷.如果在保修期内发现缺陷,我们将免费维修或更换产品.更多详细信息,请参考我们的退货政策.
