THGAF8G8T23BAIL：用于边缘设备的 32GB UFS 2.1 存储

THGAF8G8T23BAIL 是 KIOXIA 的 32GB UFS 器件，并非 eMMC。官方 UFS 产品资料列出 UFS 2.1、最高数据速率 1160MB/s、VCC 2.7～3.6V、VCCQ2 1.70～1.95V、-25～+85°C 和 11.5×13.0×0.8mm BGA。速度数值来自特定测试环境，不能直接当作整机持续吞吐保证。

UFS 采用基于 M-PHY 与 UniPro 的低引脚数串行链路，需要主控具备真正的 UFS Host、匹配的启动固件、双电源时序和高速差分布线。eMMC 的并行接口不能驱动这颗器件。内部控制器负责纠错、磨损均衡、地址转换和坏块管理，但掉电、温度、写入模型与文件系统仍由整机设计负责。

KIOXIA 2025 年 4 月的生命周期通知已将该 32GB UFS 2.1 型号列为停产器件，采购截止节点为 2025 年 12 月，出货截止节点为 2026 年 6 月。存量平台可能仍需维护精确型号，新设计则应把迁移当作完整存储子系统重做验证。

先纠正接口分类

确认 SoC 具备支持 UFS 2.1、所需 M-PHY 档位和通道数的 UFS Host。只有 SD、SDIO、eMMC 或普通高速串口并不够。

同时核对封装引脚复用、参考时钟、启动 ROM、首级引导和恢复介质。某些主控能在系统启动后访问 UFS，却不能直接从 UFS 启动。

保留完整型号身份

BOM、原理图属性、封装库、来料检查和软件验证都应使用 THGAF8G8T23BAIL 完整型号，不能缩写为 32GB UFS。

相同容量的托管闪存可能具有不同描述符、功耗状态、固件行为和寿命特征，内部详情页只负责锁定型号，电气批准仍以制造商资料为准。

按可用容量规划分区

32GB 是封装内标称密度，格式化、管理区、坏块和主机配置都会使用户可用容量降低。

为启动、恢复、升级暂存、日志和文件系统增长留出空间，并在接近实际填充率时测试，不要只用全新器件的空盘成绩。

正确理解 1160MB/s

官方资料把 1160MB/s 标为特定环境下的最高数据速率，并非每颗器件、每种文件大小和每套系统的保证值。

用摄像头、模型读取、视频写入、索引和日志的真实并发流量测试持续吞吐与尾延迟，主控、DMA、文件系统和热状态都可能成为瓶颈。

把双电源作为一套时序

该配置使用 2.7～3.6V 的 VCC 与 1.70～1.95V 的 VCCQ2，具体原理图仍需以完整规格书复核。

覆盖冷启动、热复位、主控单独复位、短时断电、看门狗和深度休眠，防止任一电源缺失时经信号线反向供电。

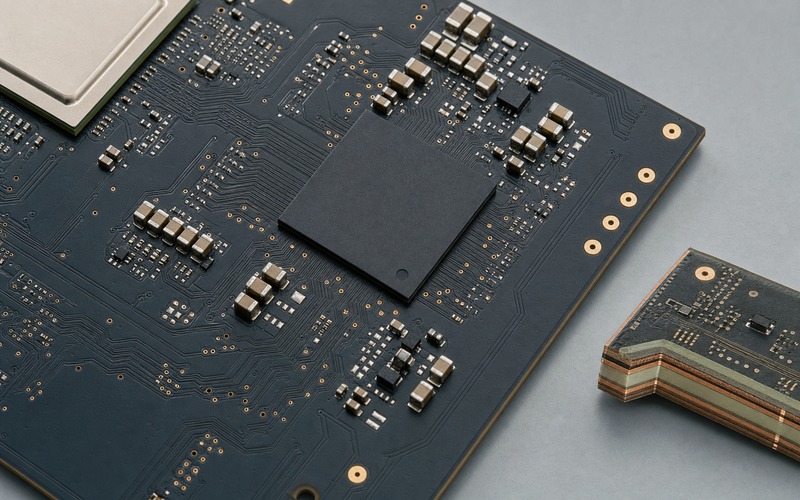

分别处理两组电源完整性

两组电源的陶瓷电容紧靠对应 BGA 电源球，回地路径短且可辨识，避免后期改版接错电源层。

在链路启动、持续写入、休眠与唤醒时从器件侧测量压降和振铃，并核对稳压器在实际电容偏压下的稳定性。

按高速差分通道布线

UFS 的发送与接收差分对需满足主控和器件指南的阻抗、损耗、间距和参考平面要求，并远离开关电源与大电流回路。

配对长度不能弥补断裂参考面。BGA 扇出、换层和主控引出应保持对称，并在最终叠层上复核串扰与插入损耗。

明确参考时钟与控制信号

确认参考时钟模式、频率、抖动和低功耗行为，控制信号在主控复位或断电时要有确定电平。

链路启动失败可能来自电源顺序、时钟、信号完整性、档位协商或旧功耗状态，软硬件需明确恢复责任和故障记录。

按精确图纸建立 BGA 封装

官方资料列出 11.5×13.0×0.8mm BGA，但焊球图、间距、禁布区与公差必须来自对应封装图。

与贴装厂确认焊盘、阻焊、塞孔、钢网和 X 光验收；周边目检无法确认隐藏焊点的开路、桥连或塌落不足。

避开机械应力区

UFS 应靠近主控，但不要贴近板边、螺柱、开槽或经常受插拔力的连接器。

评估板弯、热循环和外壳压紧方式，必要时在首批和环境试验后用 X 光检查 BGA 焊点。

理解内部控制器的边界

器件内部负责纠错、磨损均衡、地址映射和坏块管理，但主机仍决定写入模式、剩余空间、刷新、分区与掉电风险。

记录应用写入量、温度、电源循环、健康信息和错误恢复，尾延迟持续增长或重复恢复都应进入故障分析。

按突然掉电保护数据

关键数据采用原子更新、校验和与可恢复元数据，在定义清楚的事务边界执行刷新，并验证操作系统与驱动的实际保证。

反复在随机写入期间切断电源，分别验证看门狗复位和完全掉电；若没有受控关机，软件必须能从上一份有效状态恢复。

规划启动、恢复和工厂烧录

确认启动 ROM 是否支持该 UFS 代际、通道、启动逻辑单元和安全配置；不能直启时保留独立启动介质。

工厂流程需识别精确型号、写入并验证全部分区、记录追溯信息，并能恢复被中断烧录的板卡。

把安全功能放回系统验证

受保护区域只有在主机认证、密钥、生命周期状态和软件策略正确时才有意义。

量产配置应可审计且不泄露密钥；更换存储器可能需要重新注册，新型号必须重新验证受保护区域与主机软件。

在真实温度下跑持续负载

-25～+85°C 是器件范围，设计依据应是密闭整机内的封装实测温度。

完成低温启动、高温启动、混合读写、长时间静置、休眠唤醒与接近实际填充率的压力测试，记录错误、吞吐分布和电源波形。

把停产通知视为重设计触发点

制造商通知给出的迁移方向是 128GB UFS 3.1 THGJFPT0E18BAIP，封装约 11.0×13.0×0.8mm。

这不是直接替换：容量、代际、封装宽度、供电、主控支持与软件都要重审。存量板维护精确型号，新平台从当前主控支持的 UFS 选项重新选型。

用已验证详情页锁定型号

已验证的 THGAF8G8T23BAIL 型号详情页 可作为采购与工程共同的精确型号入口。

详情页不代替 KIOXIA 规格、主控指南和生命周期通知。审批记录还应包含主控版本、板版本、存储固件标识与验证报告。

最终存储子系统检查

确认它是 32GB UFS 2.1 而不是 eMMC；主控、启动、恢复、双电源、差分通道、参考时钟、BGA、温度和生命周期均匹配。

再验证可用容量、持续混合流量、突然掉电、休眠唤醒、量产烧录与追溯。迁移料按新器件执行电气、机械、软件、安全与寿命全套复核。
