TEMT6000 做模拟输出的光照检测

负载电阻往往决定了 TEMT6000X01 光照通道能否分辨昏暗房间，以及阳光照到窗口时会不会顶到量程上限。这颗器件不会直接输出经过校准的照度数字，而是产生光电流，再由外部模拟电路把电流转换成 ADC 能够读取的电压。电阻阻值、余量、参考电压、光学材料、显示屏漏光和校准方法都会进入最终测量结果。

TEMT6000X01 是硅 NPN 外延平面光电晶体管，采用透明 1206 表面贴装封装，尺寸为 4 mm × 2 mm × 1.05 mm。它的可见光响应经过人眼响应适配，峰值灵敏度位于 570 nm。数据手册给出的半灵敏度角为 ±60°，相对灵敏度降至一半时的光谱范围为 440 nm 至 800 nm。这些数值描述的是规定测试条件下的裸器件。装进产品后，窗口、扩散片、边框以及附近光源会重新塑造整机实际看到的响应。

厂商当前仍保留 TEMT6000X01 的产品信息页。该页面与器件数据手册所支持的设计思路很明确：把它作为模拟光学换能器处理，将绝对最大额定值与正常工作点分开，并通过最终光学路径和电气路径的实测数据确定产品限值。

光照一旦削顶，数据就无法还原。

把输出理解为光电流，而不是照度数值

光电晶体管借助内部晶体管增益把入射光转换为集电极电流，因此引脚上真正可用的变量是电流，并非编码后的照度值。一种常见的正向输出电路把集电极接到正电源，发射极通过电阻接地。器件处于放大区时，光越强，电流越大，发射极电压也越高。若改成发射极接地、集电极接负载电阻，输出电压方向会相反。两种接法都能使用，但原理图、ADC 阈值和故障判断必须采用一致的极性。电流除了受照度影响，还会随光谱、入射角、温度和器件离散性变化。数据手册是在指定光源与电气条件下表征集电极光电流，并没有把任意电流值变成通用照度换算。稳妥的固件接口应保留原始 ADC 计数，再应用整机实测得到的映射关系和有效性标志。若直接把原始电压称为照度读数，模拟前提会被掩盖，日后改变光窗时也更难定位偏差。

让绝对最大额定值远离正常设计工作点

数据手册在绝对最大额定值中列出 6 V 集电极发射极电压和 20 mA 集电极电流。它们是应力边界，不是推荐偏置，也不能证明靠近边界时仍能维持光学线性。电源容差、瞬态和故障条件都要在 6 V 以下留出余量。负载网络应保证在可预见的最强光照和电气故障下，集电极电流仍远低于 20 mA。普通环境光产生的电流通常处于微安级，但过高电源或外部误加电流仍可能越过器件边界。

手册列出的环境工作温度范围为 −40 °C 至 +100 °C。这个范围表示器件允许工作的环境，而许多光电特性若无特别说明，是在 25 °C 条件下给出的。暗电流、光电流及外围电路都会随温度变化。产品若要在温度两端维持功能，就应在那里实测增益、偏移和饱和余量。允许工作温度并不等于全温范围内照度精度恒定。

从光照范围两端选择负载电阻

在发射极接负载电阻的电路中，初步估算可以把输出电压写成光电流与负载电阻的乘积。只要器件仍有足够的集电极发射极电压并处于放大区，这个估算就有意义。当输出接近电源轨、光电晶体管进入饱和后，该关系不再能描述电路。

数据手册在 CIE A 光源、100 lx 和 5 V 集电极发射极电压条件下，给出的集电极光电流典型值为 50 µA。按放大区估算，10 kΩ 电阻会把这个规定测试点转换为约 0.5 V。这个运算只用于初选阻值，不能当作成品在 100 lx 下的保证传递点。光谱、器件个体、窗口和温度任一项改变，电流都可能不同。

阻值选择应先看产品必须从噪声中分辨出来的最低光照。估算经过光窗损耗和器件离散性后可能出现的最低光电流，再判断它形成的电压是否比暗偏移、板面漏电和 ADC 噪声高出足够多的码数。增大电阻能够抬高低照度电压，同时也会放大暗电流影响、提高信号源阻抗，并压缩强光端余量。

随后检查可预见的最强光照，包括从目标孔径射入的直射阳光、维修照明，以及可能从机壳内部到达器件的显示屏光。计算出的输出应低于 ADC 输入限制，也要避开光电晶体管失去有效集电极发射极电压的区域。数据手册在某一规定光照与电流测试条件下给出 0.1 V 集电极发射极饱和电压。这个数值不是所有电路都能套用的固定轨到轨余量。应通过整机台架扫描找出通道开始压缩的位置。

当一个固定阻值无法覆盖两端时，可以切换电阻量程。模拟开关、晶体管或第二路 ADC 会引入漏电与电荷注入，在高阻量程下尤其明显。另一种方案是采用中等阻值，再接可控增益放大器。两种做法都要让相邻量程保留重叠区，使固件能够识别量程卡死并交叉核对校准。若应用只需要区分白天、室内和黑暗几个区间，带充分余量的单电阻方案往往比复杂自动量程通道更稳定。

让 ADC 参考匹配真实传递关系

光电晶体管加电阻并不会天然随电源成比例变化。器件处于放大区时，光电流主要由光线和器件行为决定，电阻再把电流转换成电压。若 ADC 参考跟随同一条波动的电源，输出码值将与光电流乘电阻后再除以电源电压成比例。即使光照不变，电源变化也会改动读数。这与输出和 ADC 参考同时跟随同一电源的无源分压器不同。

稳定的内部或外部 ADC 参考能使每个码对应的电压保持可预测，前提是传感器输出始终落在输入范围内。系统若使用电源作为参考，应记录或测量该电源，并把它的容差纳入校准。靠近饱和时，电源同时控制可用余量，误差也不再是干净的比例系数。通过电源扫描可以判断所选参考方式是否满足光照阈值的误差预算。

ADC 输入也可能扰动高阻传感器节点。逐次逼近型转换器在采集阶段会短暂接入采样电容，从节点抽取电荷。负载电阻较大时，电压可能在转换开始前来不及稳定。延长采集时间、在节点增加小储能电容、加入缓冲放大器，或连续丢弃前几次采样都可能有帮助。最终方案要跨输入电压与温度验证，单个低速台架读数不足以作为依据。

根据光照变化和采样时间常数设置 RC 滤波

在传感器输出端加电容，可以抑制显示屏 PWM、灯光闪烁、无线脉冲和转换器采样回冲。它与节点看到的等效电阻共同形成低通响应。有效电阻包含负载电阻、光电晶体管输出特性、可能存在的串联电阻和 ADC 输入路径。先计算初始截止频率，再用真实整机测量阶跃响应。电容过大，会让产品从口袋移到阳光下之后，背光调节出现明显迟滞。

模拟滤波与数字平均处理的是不同问题。模拟网络在采样前限制信号能量，有助于减少混叠。数字平均只能在转换后降低不相关的随机波动，无法恢复已经折叠成缓慢假信号的闪烁波形。如果能够获得显示屏 PWM 相位，可以在固定相位采样以减小内部漏光变化。无法同步时，应共同选择采样节奏和 RC 响应，避免 PWM、环境灯和固件周期之间形成拍频，造成肉眼可见的亮度来回摆动。

先找出低照度底噪，再讨论灵敏度

数据手册在零照度、5 V 集电极发射极电压及规定环境条件下，给出的集电极暗电流为典型 3 nA、最大 50 nA。若负载为 1 MΩ，按一阶估算，两者分别会形成 3 mV 和 50 mV。仅最大值就可能占据高增益通道的多个 ADC 码。暗电流曲线在高温端明显上升，温度影响不能省略。

传感器电流的散粒噪声、负载电阻热噪声、ADC 噪声、参考源噪声和耦合干扰会在采样节点叠加。长走线增加电容，也更容易接收开关电场。助焊剂残留、水汽、连接器污染和保护器件漏电，都可能达到与暗光信号相近的量级。低照度能力属于整块电路板，而不是器件单项参数。

测暗偏移时，应使用不透光夹具盖住光窗；关闭室内照明无法代表全黑条件。在低温、室温和高温下记录时间序列，同时让显示屏、无线、电源适配器和电机处于代表性的工作状态。记录均值、峰峰变化以及每次扰动后的稳定时间。这样可以把能够校准掉的稳定偏移，与必须通过结构或电路修正的间歇干扰分开。

最低有效光照阈值应高于实测分布，并为老化和污染留出空间。单颗典型样品容易让过于激进的阈值显得可行。跨多个生产批次的器件和最差板面漏电，才能提供更扎实的依据。如果阈值已经逼近暗噪声底，应先降低漏电与干扰，再考虑延长软件平均时间。

把窗口和扩散片当作光学器件设计

器件的光谱响应经过人眼响应适配，但它并非精确的明视觉滤光片。峰值灵敏度位于 570 nm，相对灵敏度降到一半时的光谱范围从 440 nm 延伸到 800 nm。可见红光边缘外仍有响应，加上波段内曲线形状的差异，会让照度相同的两种光源产生不同光电流。暖白 LED、冷白 LED、日光和荧光灯应作为不同校准光谱处理。

烟黑窗口会同时改变幅度和颜色权重。肉眼看到的深浅不能说明其光谱透过率。应取得实际树脂、油墨、涂层和厚度的透射数据，并测量多个注塑批次。紫外照射、热和清洁化学品还可能让透过率随产品寿命变化。校准系数应对应已经放行的整套光学叠层，而非脱离整机光学件的器件本体。

±60° 半灵敏度角描述的是没有最终边框时的器件响应。小圆孔可能收窄视场，并使响应对装配偏移变得敏感；厚壁也可能遮挡其中一侧。扩散片能够扩大空间采集并削弱点光源热点，同时会降低总透光量并改变角度权重。先对公差链进行分析，再让完整前面板在稳定光源下旋转，用实测确认角度响应。

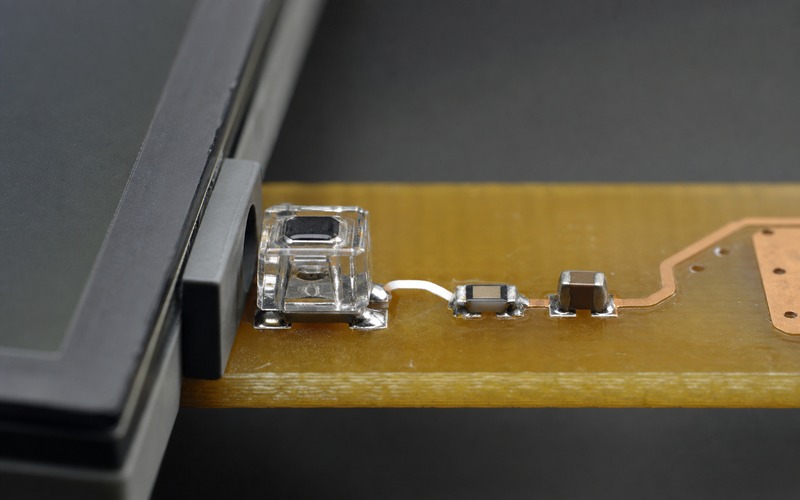

透明感光面应足够靠近目标窗口，减少它看到内部亮面，同时还要给贴装公差和机壳位移保留机械间隙。光路四周使用哑光不透光壁。亮面塑料、裸露铜箔和浅色胶黏剂都可能把显示屏或指示灯的光重新导向探测器。附近 LED 若使用导光柱，导光路径全长都要有光学隔离。

冷凝、指纹、灰尘和划痕会改变散射。户外或手持产品的测试应同时覆盖洁净窗口和代表性污染。扩散片若可能反装，或者密封垫可能移位，应通过结构特征限制方向和位置。机械图纸需定义光学禁布区、孔位与允许材料；单个开孔直径无法表达这些约束。

阻断显示屏漏光并保护模拟布线

显示屏背光和状态 LED 与传感器距离很近，又可能绕过外部入光路径，因此常会主导黑暗读数。合上机壳，依次让每个内部光源从关闭变化到计划中的最高亮度，并在遮住外部窗口时比较原始计数。不透光加强筋、黑色密封材料和更长的内部光隧道都能降低漏光。按显示占空比做软件扣除并不稳健，因为装配间隙、老化或亮度波形改变后，漏光比例也会变化。

PCB 上的传感器节点应短，并远离开关稳压器、显示时钟、天线和高速数字走线。负载电阻与可选电容应采用靠近 ADC 地参考的安静回流。若使用缓冲器，应靠近传感器节点放置。节点一旦经过连接器，还要评估线缆拾取、静电保护器件漏电和污染。高阻走线周围可考虑接地铜保护环，只要其几何形状不遮挡光学开口。

尽管信号来自光电流，集电极电源质量仍会影响结果。瞬态若夺走集电极发射极余量，输出就会压缩；地电位移动也会直接进入发射极电阻的测量值。应在背光 PWM 边沿和无线发射脉冲期间，同时观察传感器电压、ADC 参考与地。三者之间的相关性常能揭示被误认为光照变化的电气误差。

用真实光谱和入射角完成校准

校准时把参考照度计放在与产品光窗相同的平面和角度。参考仪器若相距几厘米，面对小面积光源时看到的视场就可能不同。先让光源与温度稳定，再记录原始 ADC 码、ADC 参考或电源、可取得的传感器温度、显示状态和参考照度。

至少设置一个黑暗点，并在目标控制范围内设置多个照明点。更多点能够暴露光电晶体管饱和、ADC 限幅或光窗效应带来的弯曲。拟合传递函数时只使用有数据支持的区域。对背光控制器而言，带回差的校准分段阈值，可能比输出一个精度没有依据的照度数值更可靠。

使用代表应用的多种光源光谱重复扫描，并覆盖数个入射角。若单一系数无法在全部光源下满足误差限值，就应放宽接受带或采用产品专用响应模型。单通道光电晶体管不能识别光源光谱，固件也无法只凭一个电压完全修正未知的光谱失配。

数据手册直接显示了器件离散性。在 CIE A 光源、20 lx 和 5 V 集电极发射极电压条件下，集电极光电流列出的最小值为 3.5 µA，最大值为 16 µA，典型值为 10 µA。若阈值要求较窄，这一跨度支持逐台或分批校准，也说明从单台样机复制阈值可能让另一颗合格传感器无法通过。

围绕原始模拟数据建立生产测试

产线终检夹具应通过装好的光窗提供一个不透光状态和至少两个受控光照等级。黑暗步骤可以发现漏光、污染、板面漏电过大和短路；低光步骤检查增益与窗口是否存在；高光步骤检查量程和提前饱和。测试等待时间应覆盖真实 RC 稳定时间，接受限值也要包含夹具稳定性、器件离散性和参考仪器不确定度。

遮光测试期间还应驱动显示屏与指示灯，以量化内部漏光。读取原始 ADC 码，而不是经过滤波的界面状态。传感器开路、短路、错装电阻、器件方向错误、窗口堵塞和扩散片缺失，都应形成可以区分的特征。保存校准系数和精简测试记录，并关联光学材料版本。标准样机可用于监控夹具漂移，定期用参考仪器核查，能避免夹具把自身老化误差写进每一台产品。

用可测量限值放行设计

设计资料应明确负载电阻及其容差、电容与稳定时间、ADC 参考行为、有效码范围、饱和标志、暗值上限、光谱与角度校准条件、窗口材料、显示漏光限值和产线夹具光照等级。把 6 V 集电极发射极电压和 20 mA 集电极电流始终标为绝对最大额定值，在 −40 °C 至 +100 °C 工作范围内保留余量，并依据装配后实测数据设置正常阈值。这样才能把 TEMT6000 从普通感光器件变成受控的模拟测量通道。
