LIS3DH 做低功耗三轴加速度计

LIS3DHTR 是一颗采用 3 x 3 x 1 mm LGA-16 的三轴数字加速度计。ST 资料列出 ±2、±4、±8、±16 g 量程、I2C 或 SPI 接口、32 级 FIFO、两个可编程中断发生器，以及在分辨率、输出数据率和电流之间进行取舍的多种工作模式。厂家当前将该型号标为有效并处于批量生产。

低功耗来自完整的测量策略。遥控器可以低速等待动作，只在需要时唤醒处理器；资产跟踪器可以先缓存多组样本，再降低无线发送频率。只把传感器设为低电流，同时让主机逐样本唤醒，整机电池表现反而可能更差。

机械布局同样重要。加速度计会把重力、有用动作、基板弯曲、连接器插拔、蜂鸣器振动和外壳冲击都反映在三轴输出中。把器件放在刚性机械中心附近，并与强干扰源保持距离，可以提高阈值和校准的一致性。

定义加速度测量需求

先明确产品要识别的事件或信号。屏幕与控制器方向可能只需要低速重力估算；动作唤醒需要阈值和持续时间来排除正常振动；冲击记录要有足够量程与数据率来捕获短脉冲；状态监测则需要规定频段，并保证安装路径能传递目标振动。

LIS3DH 测量 X、Y、Z 三轴比力，不测角速度、磁航向或绝对位置。对加速度进行两次积分会快速累积偏置和噪声，因此算法和对外说明要限制在测量通道与现有参考能够支持的范围内。

把需求转换为满量程、有效分辨率、输出数据率、带宽、延迟和平均能量，还要定义最大冲击。针对轻微动作选出的量程可能在运输或用户操作时削顶。先用较宽量程记录原始峰值，有证据后再缩小。

确认 LGA-16 与坐标系统

LIS3DHTR 采用约 3 x 3 x 1 mm 的 16 触点 LGA。焊盘要根据当前 ST 封装图建立，并遵循焊接建议。1 号位、焊盘编号、钢网开口、阻焊扩展以及封装指示位置的处理都要与装配方复核。

LGA 焊点隐藏，工艺控制尤其重要。保持铜箔和锡膏分布平衡，避免器件倾斜；使用合适的检查、电气测试与片内自检补充装配控制。自检证明感测链对内部激励有响应，并不能单独证明每个焊点和机械条件都正确。

记录传感器轴与 PCB 和外壳的关系。遥控器可能更换外壳版本，资产跟踪器也可能有多种安装方向。坐标变换应绑定硬件版本，并用六个已知重力方向验证轴向与符号。

选择刚性而安静的板上位置

方向或唤醒检测应把传感器放在刚性机械中心附近，避开手压和外壳弯曲较大的位置。不要放在按键膜片、狭窄板颈、卡扣或悬空角落。柔性区域上的传感器可能把外壳形变判断成产品运动。

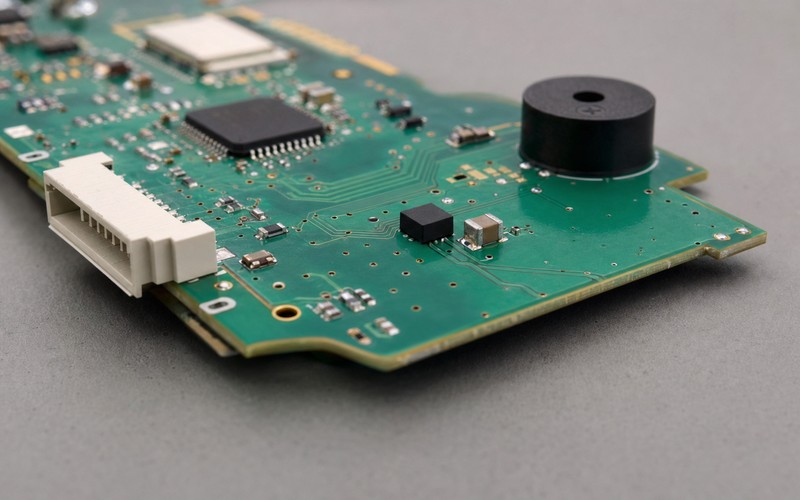

蜂鸣器、扬声器、振动器、继电器和大开关电感应远离器件，它们的振动或电流可能产生可重复的误触发。连接器和电池弹片也要保持距离，避免插入力和弹簧压力使测量区域受弯。

隔离结构需要实测。传感器周围开槽可能减小一个方向的应力，却削弱另一个方向的刚度。比较改动前后的传递特性与偏置，并覆盖温度和装壳后的状态。

设计供电与去耦网络

内核电源范围为 1.71 至 3.6 V，Vdd_IO 独立定义数字电平。ST 应用建议在 Vdd 引脚附近放置 100 nF 陶瓷电容和 10 µF 大容量电容。本地陶瓷电容要有很短的回流，脉冲负载电流不要穿过这一通道。

所有电源与地都要有明确状态。资料说明，可以在保留 Vdd_IO 时移除 Vdd，通信总线不会因此被阻塞，但测量链已经关闭。固件在局部供电状态后必须区分“接口有响应”和“加速度数据有效”。

ST 给出的超低功耗工作点最低可到 2 µA，资料还列出掉电模式 0.5 µA，均对应规定条件。它们是工作点，不是完整电池估算。应在代表性周期中测量所选数据率、中断、总线上拉、处理器唤醒、无线活动和稳压损耗。

正确实现 I2C 或 SPI

LIS3DH 支持 I2C 与 SPI。使用 I2C 时把 CS 拉高，SDO/SA0 选择两个地址之一。外部上拉按 Vdd_IO、总线电容和上升时间计算。两颗加速度计共用总线时，地址配置和上电过程不能产生歧义。

SPI 可以使用三线或四线。核对所选方式、多字节读取、片选时序以及三线模式下控制器对双向数据线的处理。信号质量应在传感器端测量，不能只看主机附近。

加速度输出分布在成对寄存器中。接口提供 16 位输出字段，但有效测量分辨率随模式为 8、10 或 12 位，数据对齐方式由资料规定。应一致地读取两个字节，按需要启用块数据更新，正确做符号扩展，并使用当前量程与模式对应的灵敏度。

匹配分辨率、量程、数据率与滤波

四档满量程为 ±2、±4、±8 和 ±16 g。±2 g 高分辨率模式具有较细的标称灵敏度，更宽量程则为冲击保留空间。选择依据应是峰值和噪声实测，而不是笼统追求最高分辨率。

不同模式合计覆盖 1 Hz 至 5.376 kHz。最高 5.376 kHz 属于低功耗模式，普通与高分辨率模式有不同上限。因此模式、数据率、有效分辨率、抗混叠行为和电流必须作为一项配置阅读，不能彼此独立选择。

高通滤波可在动作检测中去掉重力或慢漂移，但也会改变数据含义。静止传感器经过高通后可能接近零，而不是在竖直轴上显示约 1 g。文档要说明哪些路径经过滤波、参考如何复位，以及应用能否取得原始重力数据。

用中断完成低功耗事件检测

两个可编程惯性中断发生器支持唤醒与自由落体，器件还支持 6D/4D 方向和单击、双击识别。阈值、持续时间、启用轴、极性、锁存方式和引脚路由需要统一定义，并按所选锁存方式规定读取源寄存器的顺序。

睡眠转唤醒与返回睡眠功能可在低功耗 10 Hz 状态和预设普通或高分辨率状态之间切换。测试切换延迟、稳定过程和第一组可接受样本，并确认阈值附近的持续振动不会造成频繁往返切换。

从最终硬件建立带标签的事件集，包含正常拿取、运输振动、连接器插入、蜂鸣器工作、按键、目标动作和接近但不应触发的动作。对多台器件和多个温度分别统计误报与漏报。

有计划地使用 FIFO 与数据就绪信号

片内 FIFO 可存储 32 级数据，支持旁路、FIFO、流和流转 FIFO 等行为。它可以降低处理器服务频率，也可以保存触发前后的样本。必须定义具体模式、触发、水位、读取长度和溢出处理。持续覆盖旧数据的流模式与满后停止的缓存具有不同的记录意义。

数据就绪信号表示新的一组三轴加速度已经生成，可以简化同步。主机服务时间仍要满足所选数据率和总线速度。主机过慢且没有合适 FIFO 支持时，要明确处理溢出标志和记录缺口。

每条记录都要对应已知采样间隔。LIS3DH 没有部分新型 IMU 的完整时间戳功能，因此主机时序设计更重要。测量中断延迟与抖动，标记丢失记录，不把一次读取完成时间赋给时间关系不明的多组样本。

校准并测试最终装配

器件在工厂对灵敏度和零 g 水平做过校准，但基板与外壳影响仍需系统验证。用六个静态方向估算偏置、灵敏度一致性和轴间对准，并在机械装配后和产品温度范围内重复。

按 ST 限值和步骤在启动或生产测试中使用自检，记录各轴和各工作模式的响应。通过说明静电激励使感测输出产生了规定范围内的变化；应用精度仍要靠独立校准和物理测试证明。

事件型产品要验证阈值和持续时间，测量型产品则与受控运动或振动参考比较幅值与频率。蜂鸣器、无线、连接器操作、电池安装和外壳压力都应在记录原始输出与电源电压时测试。

控制型号身份与替代风险

ST 当前把 LIS3DH 与 LIS3DHTR 列为有效并处于批量生产。生命周期会变化，因此要记录来源和核对日期。器件控制中确认完整后缀、LGA-16、卷带形式、工作温度和批准厂家来源。

相近加速度计可能在焊盘、轴向、电压、寄存器、分辨率、滤波、中断或 FIFO 上不同。替换时需要重新验证原理图、PCB、驱动、校准、事件阈值和最终整机，只匹配轴数或外形并不够。

选型复核清单如下：

• 3 x 3 x 1 mm LGA-16 焊盘、1 号位、轴向和焊接工艺采用当前 ST 资料。
• 刚性位置与基板弯曲、蜂鸣器振动、连接器受力和大电流电路保持距离。
• Vdd、Vdd_IO、本地 100 nF 与 10 µF 电容、上拉和局部供电行为完成实测。
• 量程、模式、有效分辨率、数据率、滤波状态、字节对齐和换算系数一致。
• 中断、睡眠切换、FIFO、数据就绪服务、溢出、自检和校准在最终硬件上通过。
• 准确订货后缀与当前厂家生命周期已记录，未加入无法证明的供货表述。
