MAX202CPE+ - Maxim +5V RS-232 收发器,2 驱动 / 2 接收,0.1µF 电容(DIP-16)
Maxim Integrated 的 MAX202CPE+ 是一款仅 +5V 供电的 RS-232/V.28 收发器,含两个驱动器和两个接收器及片上电荷泵,无需 ±12V 电源.它使用小巧的 0.1µF 外置电容,满足 EIA/TIA-232E\速率高达 120kbps,采用便于面包板与原型开发的直插 16 脚塑料 DIP.
产品简介
MAX202CPE+ 是 Maxim 经典 MAX200-MAX213 系列 +5V RS-232 收发器的一员.它集成双电荷泵(+5V 到 +10V 倍压器,再接 +10V 到 -10V 反相器),使单一 +5V 电源产生驱动真正 RS-232 电平所需的 ±10V--免去旧设计所需的双极性 ±12V 电源.
该器件提供两个发送器(T1/T2)与两个接收器(R1/R2),足够标准 3 线(TX/RX/GND)串口外加一条握手线.TTL/CMOS 侧输入输出直接与单片机 UART 通信,RS-232 侧摆幅达 ±5V 以上,满足线缆兼容信号\速率达 120kbps.
与原版 MAX232(需 1µF 电容)不同,MAX202 仅用四个小巧的 0.1µF 电荷泵电容,节省板面积与成本."CPE" 订购选项为 16 脚塑料 DIP,商业级 0°C 至 +70°C--直插封装非常适合面包板\原型与可现场维修的设备.
专家技术洞察
为什么选 MAX202CPE+?
- 单 +5V\无需 ±12V:内部倍压/反相器在片上生成 ±10V,整个 RS-232 口与逻辑共用同一 5V 轨供电.
- 0.1µF 电容\非 1µF:MAX202 电荷泵用微小 0.1µF 陶瓷电容,相比 MAX232 缩减 BOM\简化布局.
- 直插 DIP 利于原型:16 脚塑料 DIP 可插面包板与插座,是单片机串口调试\教学与可维修工业设备的常用之选.
核心优势
片上电荷泵由单 +5V 生成 ±10V--无需 ±12V 电源轨.
两发两收覆盖 3 线串口外加一条握手线;EIA/TIA-232E 达 120kbps.
四个 0.1µF 电荷泵电容(MAX232 需 1µF)节省板面积与成本.
商业级 0°C 至 +70°C 塑料 DIP,适合面包板与原型.
技术规格
| 参数 | 数值 | 条件 / 说明 |
|---|---|---|
| 器件类型 | +5V RS-232/V.28 收发器 | MAX200-MAX213 系列 |
| 制造商 | Maxim Integrated(Analog Devices) | |
| 电源电压 | +5 V | 单电源 |
| 驱动器 / 接收器 | 2 / 2 | T1\T2 / R1\R2 |
| 电荷泵电容 | 4 x 0.1 µF | 外置陶瓷 |
| 数据率 | 最高 120 kbps | 符合 EIA/TIA-232E |
| 关断时活动接收器 | 0 | MAX202 无关断 / TTL 三态 |
| 驱动输出 | ±5 V(典型) | RS-232 电平 |
| 工作温度 | 0°C ~ +70°C | 商业级(C) |
| 封装 | 16 脚塑料 DIP(CPE) | 直插;"+" 无铅 |
注：完整电气参数请参阅 Maxim MAX200-MAX213 官方数据手册.规格如有变更恕不另行通知,最终设计前请核实所有参数.

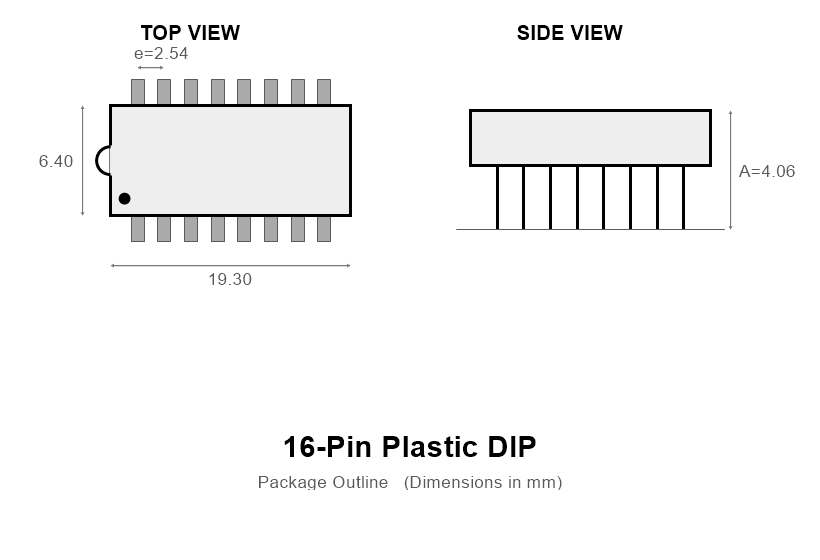

封装信息
MAX202CPE+ 采用 16 脚塑料 DIP(直插)封装,以 "CPE" 后缀标识;另有 SO 与宽体 SO 贴片版本(CSE/CWE).DIP 本体适配标准 0.3 英寸插座与面包板.
"+" 后缀表示无铅\符合 RoHS.在 C1+/C1-\C2+/C2-\V+ 和 V- 处接四个 0.1µF 电荷泵电容,VCC 用 0.1µF 对 GND 去耦.下图为典型应用电路,含内部倍压/反相器与两对驱动/接收器.

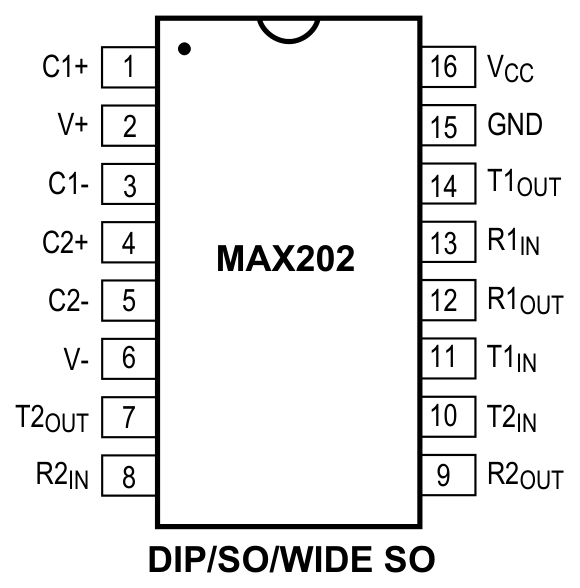

引脚配置(DIP-16)
MAX202 采用标准 16 脚 RS-232 收发器引脚排布(俯视图)：
- Pin 1 - C1+ / Pin 3 - C1-：电荷泵电容 1(0.1µF).
- Pin 2 - V+ / Pin 6 - V-：+10V / -10V 电荷泵输出(0.1µF 接 GND).
- Pin 4 - C2+ / Pin 5 - C2-：电荷泵电容 2(0.1µF).
- Pin 11 - T1IN / Pin 10 - T2IN：TTL/CMOS 驱动输入.Pin 14 - T1OUT / Pin 7 - T2OUT：RS-232 驱动输出.
- Pin 13 - R1IN / Pin 8 - R2IN：RS-232 接收输入.Pin 12 - R1OUT / Pin 9 - R2OUT：TTL/CMOS 接收输出.
- Pin 15 - GND / Pin 16 - VCC：地与 +5V 电源(0.1µF 旁路).
把 T1IN/T2IN 与 R1OUT/R2OUT 接单片机 UART,T1OUT/T2OUT\R1IN/R2IN 接 DB9 连接器.布局前请对照下方数据手册图核实确切引脚分配.
可替代型号
下列型号仅供参考.替代前请核实电源\电容值与封装.
| 型号 | 品牌 | 类型 | 封装 | 主要特点 |
|---|---|---|---|---|
| MAX232ACPE+ | Maxim | +5V RS-232 收发器(2/2) | DIP-16 | 0.1µF 电容,与 MAX202 同 |
| MAX232CPE+ | Maxim | +5V RS-232 收发器(2/2) | DIP-16 | 经典,1µF 电容 |
| MAX3232CPE+ | Maxim | RS-232 收发器(2/2) | DIP-16 | +3.0V 至 +5.5V 电源 |
| MAX220CPE+ | Maxim | +5V RS-232 收发器(2/2) | DIP-16 | 低功耗,0.1µF 电容 |
制造商信息
Maxim Integrated(现已并入 Analog Devices(NASDAQ: ADI))是模拟与混合信号半导体的领先供应商.其 MAX232/MAX202 系列基本定义了单电源 RS-232 接口,至今仍是串口设计的行业参考.
Maxim/ADI 提供完整数据手册\应用笔记与长期供货,在中国设有授权分销与技术支持渠道,支持从样品到批量的各类项目.
应用领域
常见问题
MAX202CPE+ 用于什么?
它是仅 +5V 供电的 RS-232 收发器,含两驱两收,用于给单片机\电池供电\手持与便携诊断设备添加标准串行(RS-232)口.
MAX202 需要什么电容?
电荷泵需四个小巧 0.1µF 外置陶瓷电容(在 C1\C2\V+ 和 V-),加 VCC 上一个 0.1µF 去耦--比原版 MAX232 所需的 1µF 更小.
MAX202 与 MAX232 有何区别?
两者引脚与功能相同;MAX202 用 0.1µF 电荷泵电容(MAX232 用 1µF),因此 MAX202 更紧凑\成本更低.
MAX202CPE+ 是什么封装?
16 脚直插塑料 DIP,商业级 0°C 至 +70°C,适合面包板\插座与原型;也有 SO/宽体 SO 贴片选项.
免责声明
信息准确性：本页技术规格基于 Maxim 官方数据手册.我们力求准确完整,但规格如有变更恕不另行通知.最终设计前请核实所有参数.
正品保证：我们保证所售产品均为原厂正品,具备完整的物料可追溯性.
技术支持：购买前后均提供免费技术咨询服务.
应用提示：本产品页仅供参考,是否适用于特定应用应由设计工程师根据实际系统需求自行确认.
MAX202CPE+ 规格
- 规格
- 常见问题
- 属性
- 属性值
- 制造商
- Analog Devices Inc./Maxim Integrated
- 系列:
- -
- 封装/外壳:
- 16-DIP (0.300", 7.62mm)
- 包装:
- Tube
- 产品状态:
- Active
- 类型:
- Transceiver
- 协议:
- RS232
- 双工:
- Full
- 接收器迟滞:
- 500 mV
- 数据速率:
- 120Kbps
- 电压 - 电源:
- 4.5V ~ 5.5V
- 工作温度:
- 0°C ~ 70°C
- 驱动器/接收器数量:
- 2/2
- 等级:
- -
- 认证:
- -
- 安装类型:
- Through Hole
- 供应商设备封装:
- 16-PDIP
- 分类:
- 驱动器、接收器、收发器
